Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

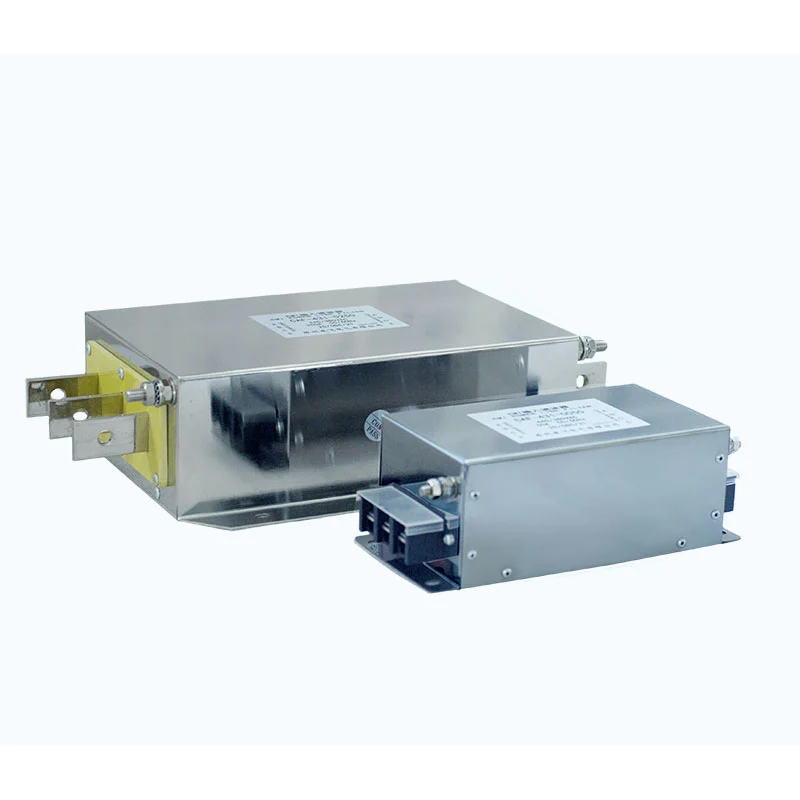

Filter Drive Frekuensi Variabel dipasang ing sekitar drive frekuensi variabel kanggo ngontrol gangguan listrik sing diasilake sajrone regulasi kacepetan motor.
Sambungan khas yaiku:
Power Supply → Input Filtering → VFD → Output Filtering → Motor
Ing rong bagean alamat bagean beda saka sistem drive.
Kontrol nyaring input ditindakake gangguan elektromagnetik antarane VFD lan jaringan daya.
Nyaring output attenuates komponen frekuensi dhuwur diprodhuksi dening PWM ngoper sadurunge tekan motor liwat kabel.
Konfigurasi iki ditrapake kanggo aplikasi ing ngendi EMI sisih daya lan efek frekuensi dhuwur sisih motor kudu dianggep.
Beda karo filter EMI input konvensional, sing mung nyaring sambungan antarane sumber daya lan drive.
Ngalih piranti ing VFD ngasilake komponen listrik frekuensi dhuwur sing bisa ngliwati sumber daya lan mengaruhi peralatan liyane ing sistem distribusi sing padha. Bagean input nggunakake komponen magnetik lan kapasitif kanggo mode umum lan atenuasi mode diferensial, sing bisa uga kalebu keselak mode umum, komponen induktif mode diferensial, kapasitor X, kapasitor Y, lan resistor.
Bagean input dimaksudaké kanggo dipatèni EMI lan ora ngganti sistem ganti rugi harmonik darmabakti ing ngendi syarat THD frekuensi rendah tartamtu ditrapake.
A VFD ngasilake gelombang output PWM kanthi transisi voltase kanthi cepet. Kanthi kabel motor dawa, kapasitansi lan impedansi sing disebarake bisa mengaruhi bentuk gelombang voltase ing terminal motor. Bagean output nyuda komponen frekuensi dhuwur lan bisa nyuda dv/dt sisih motor, efek gelombang sing dibayangke, stres insulasi puteran motor, lan gangguan motor frekuensi dhuwur tartamtu.
Kinerja nyata gumantung marang karakteristik ngoper VFD, dawa kabel lan konstruksi, insulasi motor, grounding, lan konfigurasi filter sing dipilih.
Ora saben instalasi VFD mbutuhake panyaring input lan output.
Konfigurasi sing dibutuhake gumantung saka masalah sing ditangani.
| Syarat Aplikasi | Pertimbangan Filtering Khas |
|---|---|
| Gangguan VFD mlebu jaringan listrik | Filter EMI sisih input |
| Gangguan sing mengaruhi peralatan kontrol sing cedhak | Filter EMI sisih input |
| Kabel motor panjang | Nyaring sisih output bisa uga dibutuhake |
| Dv/dt sisih motor dhuwur | Nyaring sisih output |
| Keprigelan voltase gelombang sing dibayangke | Nyaring sisih output |
| Loro-lorone daya lan gangguan sisih motor | Filter input / output terpadu |
Bedane iki penting nalika milih produk. Filter kasebut kudu ditemtokake miturut masalah listrik sing nyata tinimbang dipasang mung amarga ana VFD.
Dufew Electric nggabungake sirkuit panyaring input lan output ing siji perakitan.
Loro bagean kasebut duwe jalur listrik lan area terminal sing kapisah kanggo sambungan menyang sumber daya, VFD, lan motor.
Jaringan panyaring bisa kalebu:
- Komponen magnetik mode umum
- Komponen induktif mode diferensial
- X kapasitor
- kapasitor Y
- Resistor damping
- Komponen liyane sing dibutuhake dening konfigurasi sing dipilih
Konstruksi terintegrasi nyuda kabutuhan nginstal rong omah panyaring sing kapisah nalika nyaring input lan output dibutuhake.
Pengaturan internal sing nyata gumantung marang rating lan konfigurasi produk.
| Paramèter | Spesifikasi |
|---|---|
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi operasi | 50Hz / 60Hz / nganti 500Hz |
| Rated Saiki | 5A--1600A |
| Kekuatan Dielektrik, Line to Line | 1500VDC / 60s |
| Kekuatan Dielektrik, Line to Ground | 2500VDC / 60s |
| Ketahanan Isolasi | > 100MΩ ing 1000VDC |
| Kapabilitas Overload | 1.4 × dirating saiki kanggo 1 menit |
| Interval kakehan minimal | 15 menit |
| Panjang Kabel Maksimum* | 400m tanpa tameng / 300m tanpa tameng |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | T40 / F (155°C) |
| Flame Retardant Grade | UL94V-2 |
| Produk Standard | GB/T 15287/8 |
* Dawane kabel maksimal gumantung karo aplikasi lan kudu diverifikasi miturut karakteristik output VFD, motor, jinis kabel, susunan grounding, lan model filter sing dipilih.
Model panyaring Dufew sing khas yaiku: CAF-4 3 1-0010
| Kode | Katrangan |
|---|---|
| CAF | Dufew Electric Filter seri |
| 4 | Kelas voltase; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Konfigurasi fase; 3 = telung fase, 1 = fase tunggal |
| 1 | Kategori Filter; 1 = saringan input, 2 = saringan output |
| 0010 | Rated saiki; 0010 = 10A |
Kanggo konfigurasi input/output terpadu, kode model sing ditrapake kudu dikonfirmasi marang gambar lan spesifikasi produk sing cocog.
| Aplikasi | Syarat Utama | Fungsi Filtering |
|---|---|---|
| Sistem Penggerak Frekuensi Variabel | Kontrol EMI sing digawe sajrone operasi VFD | Sisih input sing ditindakake EMI dipateni lan nyaring frekuensi dhuwur sisih output |
| Sistem Penggerak Servo | Ngurangi gangguan listrik ing sekitar peralatan servo | Kontrol EMI sisih input lan nyaring sisih motor sisih output |
| Kontrol Motor Industri | Ngapikake kinerja EMC sistem drive motor | Ngilangi gangguan sing ditindakake lan komponen ganti frekuensi dhuwur |
| Mesin CNC & Piranti Mesin | Ngurangi gangguan sing mengaruhi kontrol lan peralatan drive | Input EMI nyaring lan output-sisi dv/dt abang |
| Pemasangan Kabel Motor Panjang Kab | Kontrol dibayangke-gelombang lan efek voltase frekuensi dhuwur | Nyaring sisih output antarane VFD lan motor |
| Sistem Konveyor, Pompa & Kipas | Ngurangi gangguan saka operasi motor kacepetan variabel | Penindasan EMI sisih input lan, yen dibutuhake, nyaring output |
| Peralatan Otomasi Industri | Matesi gangguan ing antarane sistem drive lan elektronik sing cedhak | Filtering mode umum lan mode diferensial |
| Peralatan Manufaktur | Ngatasi gangguan sisih daya lan sisih motor | Filter input lan output terpadu |
Cathetan: Konfigurasi panyaring sing dibutuhake gumantung saka VFD, motor, dawa kabel, kahanan EMC, lan masalah gangguan tartamtu. Ora saben aplikasi VFD mbutuhake panyaring input lan output.
| Parameter pilihan | Informasi sing dibutuhake | tujuane |
|---|---|---|
| Model VFD | Produsen lan nomer model | Kanggo nemtokake konfigurasi input / output sing ditrapake |
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC | Kanggo cocog rating voltase Filter karo sistem drive |
| Rated Saiki | VFD input utawa output saiki | Kanggo nemtokake rating saiki Filter sing dibutuhake |
| Daya Motor | kW utawa HP | Kanggo ngevaluasi syarat nyaring sisih motor |
| Motor Rated Tegangan | Tegangan operasi motor | Kanggo verifikasi kompatibilitas sisih output |
| Panjang Kabel Motor | Dawane kabel nyata ing meter | Penting kanggo ngevaluasi efek dv/dt lan gelombang sing dibayangke |
| Tipe Kabel | Shielded utawa unshielded; construction kabel ngendi kasedhiya | Kanggo netepake EMC lan karakteristik frekuensi dhuwur |
| Ngalih Frekuensi | operator VFD / frekuensi ngalih, yen kasedhiya | Mbantu ngevaluasi syarat nyaring frekuensi dhuwur |
| Lingkungan Instalasi | Kabinet kontrol, mesin, lini produksi, lsp. | Kanggo nemtokake instalasi lan pertimbangan EMC |
| Kondisi Interferensi | EMI, gangguan motor, dv/dt, gelombang sing dibayangke, gangguan peralatan sing cedhak, lsp. | Kanggo ngenali apa nyaring input, nyaring output, utawa konfigurasi terpadu cocok |
| Tatanan Grounding | Grounding lan kabel shielding metode | Penting kanggo kontrol gangguan frekuensi dhuwur sing efektif |
Kanggo evaluasi awal, pelanggan bisa nyedhiyani:
Model VFD + voltase dirating + arus dirating + daya motor + dawa kabel motor + jinis kabel + frekuensi switching + gangguan sing diamati
Informasi iki umume luwih migunani kanggo pilihan saringan tinimbang nemtokake saringan mung kanthi daya motor.
Instalasi sing bener penting amarga interferensi frekuensi dhuwur bisa ngliwati bagean saka sirkuit nyaring liwat kabel sing ora cocog.
Sambungake bagean input antarane sumber daya lan VFD.
Sambungake bagean output antarane VFD lan motor.
Terminal input lan output kudu disambungake miturut diagram kabel produk lan ora kudu diganti.
Kabel sisih daya lan sisih motor kudu diarahake kanthi kapisah.
Aja mlaku podo dawa antarane konduktor input lan output filter, amarga kopling elektromagnetik bisa nyuda efektifitas nyaring.
Filter kasebut kudu digarap miturut syarat instalasi listrik sing ditrapake lan instruksi EMC pabrikan VFD.
Kanggo interferensi frekuensi dhuwur, jalur grounding sing cendhak lan kurang impedansi umume luwih disenengi.
Yen kabel motor shielded digunakake, tameng kabel kudu mungkasi miturut syarat EMC pabrikan VFD.
Sadurunge menehi energi sistem, verifikasi:
- Filter voltase lan rating saiki
- Sambungan terminal
- Grounding
- Input/output kabel nuntun
- Sambungan motor
- Pemasangan mekanik
Sawise instalasi, verifikasi VFD normal lan operasi motor lan mriksa kondisi gangguan asli.
Dufew Electric ngasilake komponen elektronika daya kalebu resistor, sistem rem, reaktor, saringan, trafo, lan komponen listrik sing disesuaikan. Filter-filter Drive Frekuensi Variabel diprodhuksi miturut konfigurasi lan aplikasi listrik sing dibutuhake.
Proses produksi biasane nyakup inspeksi komponen, pangolahan komponen magnetik, nduwurke tumpukan lan insulasi, perakitan filter, tes listrik, inspeksi pungkasan, lan kemasan. Gumantung ing konfigurasi produk, pamriksa kualitas bisa uga kalebu spesifikasi komponen, nduwurke tumpukan, insulasi, terminal, resistensi insulasi, kekuatan dielektrik, kinerja listrik, lan dimensi.
Gambar khusus produk, cathetan tes, lan dokumen teknis bisa diwenehake miturut syarat proyek.
Dufew Electric duwe sertifikasi ISO lan CE sing ndhukung manajemen kualitas lan syarat kepatuhan produk.
Sertifikat lan dokumentasi teknis sing ditrapake kudu dikonfirmasi miturut model produk lan pasar tujuan tartamtu.
Inspeksi kualitas kalebu tahapan sing relevan saka verifikasi komponen lan perakitan liwat tes listrik lan inspeksi pungkasan.
Dufew Electric nyedhiyakake saringan lan komponen elektronik daya liyane menyang OEM, distributor, integrator sistem, lan pangguna industri.
Pangaturan kemasan lan pangiriman dipilih miturut dimensi produk, bobot, jumlah, tujuan, lan syarat pelanggan.
Pengaturan pengiriman sing kasedhiya bisa uga kalebu:
- Angkutan laut
- Angkutan udara
- pangiriman Express
- Forwarder nominasi pelanggan
Packaging dipilih miturut konstruksi produk lan kahanan transportasi.
Filter input dipasang ing antarane sumber daya lan VFD kanggo ngontrol EMI sing ditindakake. Filter output dipasang ing antarane VFD lan motor kanggo ngontrol komponen frekuensi dhuwur, dv/dt, lan efek gelombang sing dibayangke.
Ora Requirement gumantung dawa kabel motor, karakteristik output VFD, insulasi motor, kahanan EMC, lan syarat aplikasi.
ya wis. Bisa dievaluasi kanggo aplikasi drive servo ing ngendi EMI sisih input utawa gangguan frekuensi dhuwur sisih motor kudu dikontrol. Rating listrik kudu cocog karo sistem drive.
ya wis. Bagean output dirancang kanggo nyuda komponen switch frekuensi dhuwur lan bisa nyuda dv / dt ing terminal motor. Asil nyata gumantung saka VFD, konfigurasi filter, kabel, lan motor.
ya wis. Kabel motor dawa bisa nambah efek voltase gelombang sing dibayangke lan frekuensi dhuwur, nggawe nyaring output luwih relevan. Dawane kabel sing diidini kudu dikonfirmasi kanggo aplikasi tartamtu.
Ora mesthi. Produk iki utamané dimaksudaké kanggo EMI lan nyaring frekuensi dhuwur watara sistem VFD. Yen syarat kanggo ngontrol pesenan harmonik sistem daya tartamtu utawa THD, solusi mitigasi harmonik khusus kudu dievaluasi.
Ora ana pangaturan elektronik biasane dibutuhake amarga panyaring kasebut pasif. Pilihan model sing bener, wiring, grounding, lan instalasi isih perlu.
Model VFD, voltase sumber, arus dirating, daya motor, dawa kabel motor, jinis kabel, lan gangguan tartamtu utawa masalah sisih motor migunani kanggo milih konfigurasi sing cocog.
Dufew Electric nggawe Filter Drive Frekuensi Variabel kanggo VFD, drive servo, sistem kontrol motor, lan peralatan otomatisasi industri.
Konfigurasi terintegrasi nyedhiyakake nyaring EMI sisih input lan nyaring motor sisih output ing siji perakitan. Pilihan bisa adhedhasar rating drive, karakteristik motor, dawa kabel, kahanan EMC, lan syarat instalasi.
Kanggo evaluasi produk, nyedhiyakake model VFD, daya motor, arus sing dirating, dawa kabel motor, jinis kabel, lan tegangan suplai.
