Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

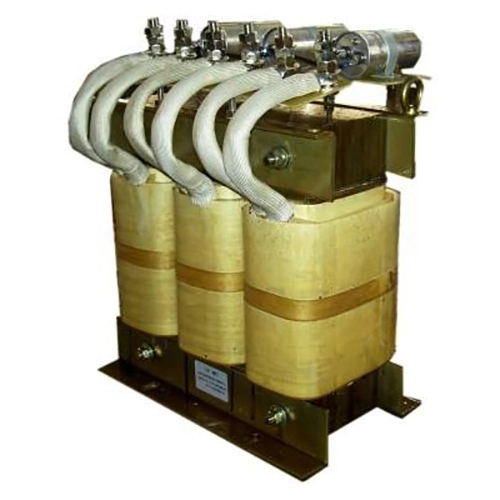

Filter Gelombang Sinus Listrik Dufew dipasang ing sisih output sistem VFD kanggo nambah kualitas gelombang sisih motor lan menehi perlindungan motor sing dipercaya ing aplikasi industri. Sajrone operasi ngoper VFD, pulsa voltase PWM frekuensi dhuwur digawe lan ditularake liwat kabel motor, utamane ing instalasi jarak adoh, sing bisa nyebabake voltase sing dibayangke, tambah stres dv/dt, gangguan elektromagnetik, lan kerugian motor tambahan.
The VFD Sine Wave Filter adopts LC low-pass struktur nyaring dumadi saka reaktor lan kapasitor. Jaringan panyaring nyuda komponen frekuensi operator lan harmonik frekuensi dhuwur saka sinyal output PWM nalika ngidini voltase frekuensi dhasar ngliwati kanthi efisien, ngowahi bentuk gelombang output dadi bentuk gelombang cedhak sinusoidal sing luwih lancar.
Proses nyaring mbantu:
- Ngurangi komponen frekuensi dhuwur PWM
- Ngapikake wangun gelombang voltase terminal motor
- Tekanan dv/dt ngisor ing insulasi motor
- Ngurangi gangguan elektromagnetik (EMI)
- Ningkatake stabilitas operasi motor lan linuwih layanan
Produk kasebut nggunakake inti baja silikon sing digulung kadhemen, bahan insulasi Kelas F, teknologi impregnasi vakum, lan struktur termal sing dioptimalake kanggo njaga kinerja sing stabil sajrone operasi industri sing terus-terusan, nyedhiyakake solusi efektif kanggo sistem motor kabel dawa, peralatan otomatis, lan aplikasi VFD kanthi kinerja dhuwur.
Ora kaya reaktor output standar sing utamane nambah impedansi sirkuit, struktur panyaring LC nyedhiyakake atenuasi komponen switch frekuensi dhuwur sing luwih gedhe, nyebabake gelombang voltase motor sing luwih lancar kanthi distorsi frekuensi dhuwur sing luwih murah lan nyuda stres listrik ing gulungan motor.
Pulsa PWM dv/dt dhuwur bisa nambah stres insulasi, utamane nalika kabel dawa dipasang ing antarane VFD lan motor. Filter kasebut mbantu mbatesi lonjakan voltase lan efek gelombang sing dibayangke, nyuda stres ing insulasi puteran motor lan ndhukung operasi motor jangka panjang.
Kabel motor dawa ngenalake kapasitansi sing disebarake sing bisa nambah arus lan voltase sing dibayangke. Dufew nyetel paramèter listrik miturut syarat sistem kanggo aplikasi kayata sistem pompa remot, peralatan motor ruangan, mesin lemah, lan jalur produksi gedhe.
Kanthi nyuda gangguan frekuensi dhuwur lan distorsi gelombang output, saringan bisa mbantu nyuda gangguan elektromagnetik motor, kenaikan suhu tambahan, kerugian sing ana gandhengane karo harmonik, lan getaran mekanik sing ana gandhengane karo bentuk gelombang output inverter sing ora stabil.
Reaktor lan kapasitor dicocogake miturut karakteristik output PWM saka VFD. Struktur LC sing diasilake nyuda komponen frekuensi operator nalika njaga transmisi frekuensi dhasar lan ningkatake bentuk gelombang voltase ing sisih motor.
Sistem magnetik bisa nggunakake inti baja silikon sing digulung kadhemen, struktur celah udara sing dioptimalake, lan bahan magnetik sing kurang kanggo njaga karakteristik induktansi sing stabil lan ngontrol kerugian magnetik sajrone operasi terus.
Sistem insulasi bisa nggabungake insulasi suhu dhuwur Kelas F, impregnasi vakum, lan bahan insulasi tahan api. Ukuran kasebut ndhukung kekuatan dielektrik, stabilitas mekanik, lan operasi sing dipercaya ing kahanan industri sing terus-terusan.
Tuladha: SWF-4 3 2-1200
| Kode | Katrangan |
|---|---|
| SWF | Dufew Electric Sine Wave Filter Series |
| 4 | Tingkat voltase (2=220V, 4=380V, 6=690V) |
| 3 | Nomer fase (3=Tiga fase, 1=Fase Tunggal) |
| 2 | Posisi instalasi (sisi output VFD) |
| 1200 | Rated saiki (1200A) |
| Paramèter | Spesifikasi |
|---|---|
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi operasi | 50Hz / 60Hz / Customized |
| Frekuensi Pembawa | 2 kHz-8 kHz |
| Distorsi Harmonik Tegangan | ≤5% |
| Rated Saiki | 5A-1200A |
| Panjang Kabel Maksimal | Nganti 3000m (gumantung aplikasi) |
| Kapabilitas Overload | 1,5 × dirating saiki kanggo 1 menit |
| Munggah Suhu | ≤80K |
| Tingkat Noise | ≤65dB |
| Kekuwatan dielektrik | 3000VAC / 10S |
| Ketahanan Isolasi | ≥100MΩ |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155 ℃) |
| Standar | GB/T15287/8 |
Solusi Filter Gelombang Sinus Dufew cocok kanggo sistem VFD sing mbutuhake kinerja gelombang output sing luwih apik lan proteksi motor.
| Aplikasi | Syarat Utama |
|---|---|
| Sistem motor jarak jauh | Ngurangi tegangan voltase sing gegandhengan karo kabel |
| Sistem pompa lan kipas | Ngapikake stabilitas operasi motor |
| peralatan CNC | Ndhukung kinerja mesin presisi |
| Jalur otomatisasi industri | Ngurangi gangguan listrik |
| Lift | Ngapikake linuwih drive |
| Crane lan peralatan ngangkat | Ndhukung akselerasi lan rem sing kerep |
| Instalasi motor njaba | Aktifake operasi peralatan remot |
Dufew Electric ngasilake komponen elektronik daya industri, kalebu saringan, reaktor, resistor rem, trafo, lan solusi listrik sing disesuaikan. Kanggo produk panyaring gelombang, produksi ditindakake liwat proses sing dikontrol saka persiapan komponen magnetik lan nduwurke tumpukan menyang perawatan insulasi, impregnasi, tes listrik, lan inspeksi pungkasan.
Proses manufaktur kalebu:
- Pangolahan inti magnetik
- Precision winding
- Perawatan insulasi
- Impregnasi vakum
- Tes kinerja listrik
Pemriksaan kualitas nyakup paramèter listrik lan mekanik utama, kanthi mriksa kalebu:
- Pengujian ketahanan isolasi
- Dielektrik tahan testing
- Verifikasi parameter listrik
- Tes kenaikan suhu
- Inspeksi tampilan pungkasan
Dufew Electric uga ndhukung manufaktur OEM, parameter listrik sing disesuaikan, dhukungan aplikasi teknik, lan pasokan adhedhasar proyek. Gambar produk, laporan tes, lan dokumen sertifikasi bisa diwenehake miturut syarat pelanggan lan proyek.
Dufew nyedhiyakake solusi kemasan standar ekspor kanggo produk listrik industri.
Packaging kalebu:
- Proteksi tahan kelembapan
- Shock-tahan mbenakake
- Kasus kayu sing dikuatake kanggo model abot
- Label identifikasi produk
- Dokumen teknis
Saben unit dipriksa sadurunge dikirim kanggo mesthekake spesifikasi produk nyukupi syarat pelanggan.
| Bandhingan | Filter Gelombang Sinus | Reaktor Output |
|---|---|---|
| Prinsip Filtering | LC low-pass nyaring kanggo nyuda komponen PWM | Nambah impedansi kanggo matesi owah-owahan saiki |
| Fungsi Utama | Ngapikake kualitas gelombang lan nyuda stres frekuensi dhuwur | Nyuda tingkat munggah voltase lan fluktuasi saiki |
| Bentuk Gelombang Output | Output tegangan cedhak-sinusoidal | wangun gelombang PWM tetep |
| Aplikasi Kabel | Cocog kanggo sistem kabel motor sing luwih dawa | Utamane digunakake kanggo jarak kabel moderat |
| Proteksi Motor | Nyedhiyakake pangayoman sing luwih kuat marang stres frekuensi dhuwur | Nyedhiyakake proteksi motor dhasar |
A Filter Gelombang Sinus nggunakake struktur nyaring LC kanggo ngurangi komponen ngoper PWM lan nambah kualitas waveform sisih motor. Reaktor output utamane nambah impedansi kanggo mbatesi owah-owahan saiki lan nyuda tingkat kenaikan voltase, nanging ora ngowahi bentuk gelombang output kanthi signifikan.
Disaranake kanggo aplikasi nganggo kabel motor dawa, motor sensitif, syarat EMC sing ketat, utawa sistem ing ngendi stres voltase PWM bisa mengaruhi linuwih motor.
ya wis. Parameter panyaring bisa disesuaikan miturut dawa kabel, daya motor, karakteristik VFD, lan kahanan operasi.
ya wis. Dufew ndhukung desain khusus adhedhasar rating voltase, kapasitas saiki, frekuensi operator, syarat instalasi, lan kahanan aplikasi tartamtu.
