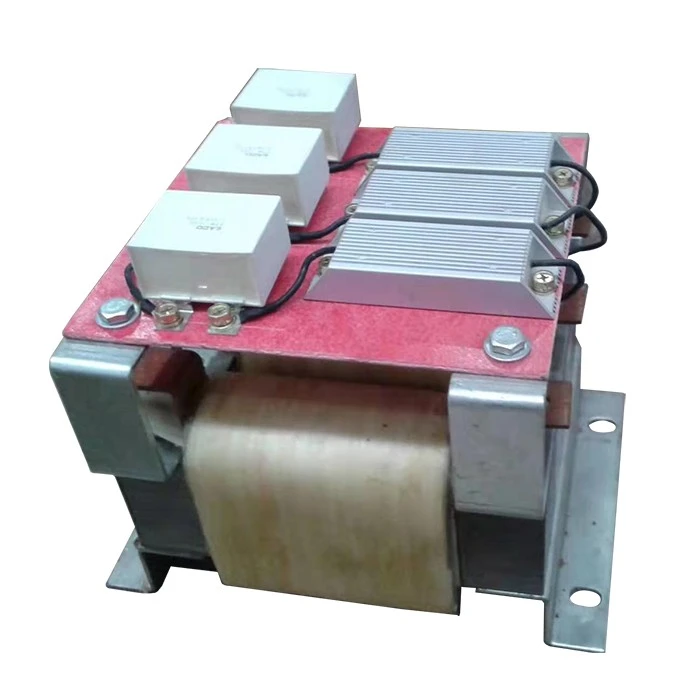

Filter Tegangan Turunan

Dufew Electric Derivative Voltage Filter dipasang ing sisih output VFD kanggo nambah kahanan listrik antarane inverter lan motor. Sistem inverter modern nggunakake piranti ngoper kacepetan dhuwur kanggo kontrol kacepetan lan torsi sing tepat, nanging transisi voltase PWM kanthi cepet bisa nggawe pinggiran voltase tajem sing nambah kaku dv / dt ing windings motor, voltase dibayangke disebabake mismatch impedansi kabel, voltase mode umum antarane motor lan lemah, resiko saiki prewangan, lan gangguan elektromagnetik frekuensi dhuwur.

Efek kasebut bisa dadi luwih katon nalika nganggo kabel motor sing dawa, frekuensi ngalih inverter dhuwur, motor sing asline ora dirancang kanggo tugas inverter, utawa peralatan industri kanthi syarat stabilitas listrik sing ketat. Dufew nggunakake struktur damping LC kanthi resistensi sing dikontrol kanggo nyerep energi osilasi frekuensi dhuwur, tingkat transisi voltase alon, lan nyuda stres listrik sementara nalika njaga operasi inverter normal.

Filter bisa mbantu nyuda puncak voltase PWM, stres insulasi motor, efek gelombang sing dibayangke, lan gangguan frekuensi dhuwur, nalika nambah kahanan transmisi kabel lan kompatibilitas sistem drive sakabèhé.

Kepiye Cara Dufew dv/dt Teknologi?

Struktur Damping LC kanggo Kontrol Transisi Tegangan

Sajrone ngoper inverter, pulsa PWM ngasilake owah-owahan voltase frekuensi dhuwur kanthi cepet sing ngliwati kabel motor. Filter kasebut ngenalake impedansi sing dikontrol menyang sirkuit output kanggo mbatesi owah-owahan voltase kanthi cepet lan overvoltage transien, nambah kahanan voltase ing terminal motor lan nyuda efek gelombang sing dibayangke. Dibandhingake karo reaktor output konvensional, struktur damping nyedhiyakake kontrol tambahan kanggo osilasi voltase frekuensi dhuwur.

Desain Kontrol Tegangan Mode Umum

Ngalih frekuensi dhuwur bisa nggawe voltase mode umum ing antarane gulungan motor, konduktor kabel, lan sistem grounding. Dufew ngoptimalake desain magnetik lan listrik kanggo nyuda interferensi mode umum lan komponen voltase frekuensi dhuwur, sing bisa mbatesi efek voltase poros, nyuda resiko saiki discharge bantalan, lan nambah kinerja EMC.

Kinerja Proteksi Motor

Ngurangi Tekanan Insulasi Ing Operasi PWM

Transisi voltase kanthi cepet lan pulsa PWM sing bola-bali bisa nambah stres listrik ing insulasi puteran motor lan nyumbang kanggo penuaan insulasi liwat wektu. Kanthi moderat tingkat kenaikan voltase lan matesi puncak transien, Dufew mbantu nyuda stres insulasi belitan lan cocog kanggo aplikasi retrofit ing ngendi motor sing ana butuh kompatibilitas sing luwih apik karo operasi VFD.

Ngapikake Reliabilitas Bearing

Tegangan mode umum bisa nggawe jalur arus frekuensi dhuwur liwat bantalan motor, sing bisa nambah voltase poros lan efek discharge bantalan. Kanthi nyuda komponen voltase frekuensi dhuwur, panyaring mbantu mbatesi pengaruh voltase poros lan kerusakan sing ana gandhengane karo saiki nalika ndhukung operasi motor sing luwih stabil.

Mendukung Operasi Industri Berkelanjutan

Kanggo motor sing beroperasi ing kahanan tugas sing terus-terusan, ngontrol transien voltase lan stres listrik frekuensi dhuwur bisa mbantu njaga kasedhiyan peralatan lan nyuda stres listrik ing motor lan komponen sing disambungake. Iki ndhukung operasi stabil lan syarat pangopènan ing sistem drive industri.

Panduan Pemilihan Aplikasi

Solusi panyaring dv/dt biasane dianggep nalika sistem duwe:

Aplikasi Khas

Solusi Dufew cocok kanggo:

Aplikasi umum kalebu otomatisasi industri, mesin CNC, peralatan port, mesin cetakan injeksi, mesin tekstil, peralatan pangolahan kertas, lan sistem uji coba ing ngendi motor sing didorong VFD mbutuhake kontrol voltase lan proteksi listrik sisih motor.

Fitur Desain Teknis

Desain Komponen Magnetik Low-Loss

Dufew nggunakake bahan magnetik sing dioptimalake lan struktur komponen kanggo njaga karakteristik induktansi sing stabil nalika nyuda kerugian magnetik lan ndhukung boros panas sing efektif sajrone operasi terus.

Sistem Isolasi Industri

Sistem insulasi bisa nggunakake bahan insulasi Kelas F bebarengan karo perawatan impregnasi vakum kanggo nambah integritas insulasi, kekuatan mekanik, lan tahan kanggo kahanan lingkungan sajrone operasi industri.

Konfigurasi Instalasi Fleksibel

Kanggo nampung tata letak kabinet lan peralatan sing beda, Dufew ndhukung opsi proteksi IP00 lan IP22, instalasi vertikal utawa horisontal, dimensi sing disesuaikan, lan konfigurasi mekanik khusus proyek miturut syarat aplikasi.

Spesifikasi Teknis

Filter dv/dt vs Filter Gelombang Sinus

Kapabilitas Manufaktur & Jaminan Kualitas

Dufew Electric duwe spesialisasi ing komponen elektronika daya industri, kalebu saringan, reaktor, resistor rem, trafo, lan solusi listrik sing disesuaikan. Kanggo produk nyaring proteksi motor, proses manufaktur nyakup pilihan inti magnetik, nduwurke tumpukan presisi, perawatan insulasi, impregnasi vakum, tes kinerja listrik, lan inspeksi pungkasan.

Priksa kualitas kunci bisa uga kalebu:

- Pengujian ketahanan isolasi
- Dielektrik tahan testing
- Verifikasi induktansi
- Tes kenaikan suhu
- Inspeksi produk pungkasan

Dufew Electric ndhukung manufaktur OEM, parameter listrik sing disesuaikan, dhukungan aplikasi teknik, lan solusi adhedhasar proyek. Dokumen sertifikasi lan laporan uji coba produk bisa diwenehake miturut syarat produk lan proyek.

FAQ

P1: Apa Filter Tegangan Turunan sing digunakake ing sistem VFD?

Filter Tegangan Turunan digunakake kanggo nyuda stres dv/dt, lonjakan voltase transien, lan gangguan frekuensi dhuwur sing diasilake dening switch inverter. Mbantu nambah proteksi insulasi motor lan linuwih sistem.

Q2: Nalika solusi iki kudu dipilih?

Disaranake kanggo aplikasi nganggo kabel motor dawa, motor standar sing didorong inverter, frekuensi ganti dhuwur, masalah saiki, utawa syarat EMC sing ketat.

Q3: Apa prabédan antarane panyaring dv/dt lan panyaring gelombang sinus?

Filter dv/dt utamane nyuda tingkat kenaikan voltase lan stres voltase transien, dene panyaring gelombang sinus mbentuk maneh output PWM dadi bentuk gelombang cedhak sinusoidal kanthi kinerja nyaring sing luwih dhuwur.

Q4: Apa Dufew bisa ngatur solusi perlindungan motor?

ya wis. Dufew nyedhiyakake solusi sing disesuaikan miturut voltase sistem, kapasitas saiki, frekuensi operator, dawa kabel, syarat instalasi, lan kondisi aplikasi.

Solusi Perlindhungan Motor Custom saka Dufew Electric

Dufew Electric nyedhiyakake solusi perlindungan sisih output khusus kanggo sistem VFD, drive servo, lan aplikasi motor industri. Liwat desain listrik profesional, proses manufaktur sing dikontrol, lan pengawasan kualitas sing ketat, Dufew mbantu para pelanggan nyuda stres listrik sing ana gandhengane karo PWM lan nambah linuwih sistem drive jangka panjang.
