Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.
Modul rem digunakake nalika drive frekuensi variabel mbutuhake kapasitas rem dinamis tambahan. Iku menehi dalan electrical kontrol kanggo energi regenerative nalika voltase DC-bus mundhak sak braking.

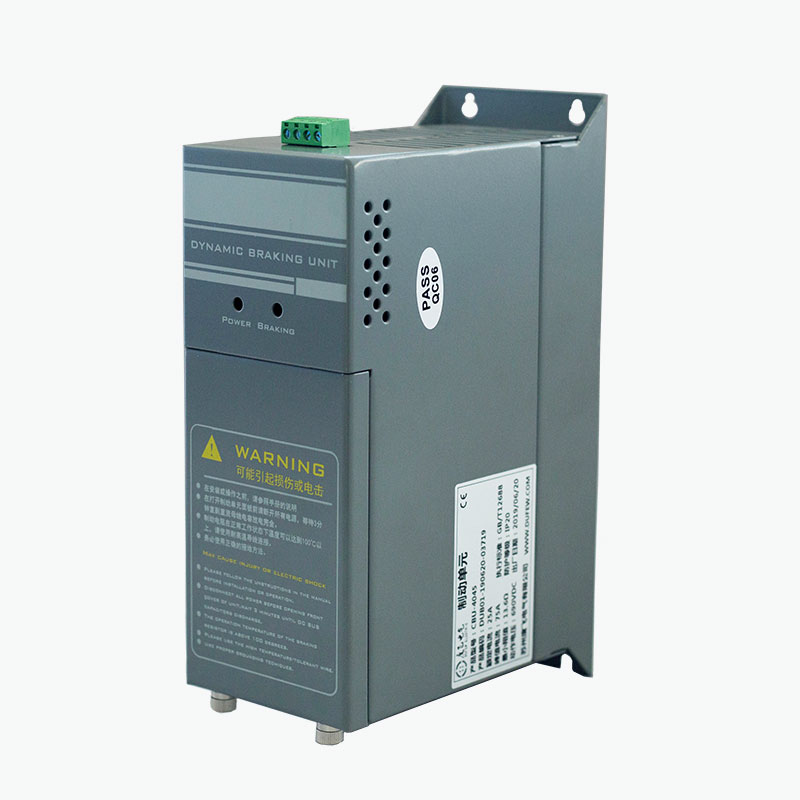

Seri CBU disambungake ing antarane bus VFD DC lan resistor rem eksternal. Modul ngawasi voltase DC-bus lan kontrol sirkuit ngoper IGBT miturut batesan braking diatur.
Ora kaya sistem drive regeneratif, sirkuit rem ora ngasilake energi menyang kothak sarana. Nanging, energi regeneratif ditransfer menyang resistor rem lan diowahi dadi panas.
Konfigurasi iki ditrapake kanggo sistem drive ing ngendi kapasitas rem dibangun ing VFD ora cukup utawa ing ngendi sirkuit rem eksternal dibutuhake.
Sajrone operasi motor normal, energi listrik diwenehake saka VFD menyang motor. Sajrone deceleration utawa overhauling kanthi cepet, arah aliran energi bisa mbalikke lan motor sementara beroperasi minangka generator.
Energi regeneratif banjur bali menyang bus DC VFD, nyebabake voltase bus mundhak.
Seri CBU nanggapi owah-owahan voltase iki liwat urutan ing ngisor iki:
Tegangan DC-Bus Mundhak → IGBT Diuripake → Resistor Rem Nampa Energi Regeneratif → Energi Diowahi dadi Panas → Tegangan DC-Bus Tiba → IGBT Pateni
IGBT mulane fungsi minangka switch kontrol elektronik antarane bis DC lan rem resistor.
Ambang ngoper nemtokake nalika sirkuit rem dadi aktif, nalika resistor nemtokake jumlah energi regeneratif bisa dissipated. Modul lan resistor kudu dipilih miturut voltase drive, daya rem, frekuensi rem, lan siklus tugas.
Seri CBU nggunakake desain tingkat papan terpadu. Fungsi rem lan ngawasi utama digabungake menyang modul tinimbang disebarake ing antarane sawetara komponen kontrol sing kapisah.
Modul kasebut kalebu:
- sirkuit switching daya IGBT
- deteksi voltase DC bus
- Sirkuit kontrol rem
- Ngawasi suhu
- Kontrol kipas pendingin
- Proteksi kesalahan
- Output kesalahan relay
- Bus DC lan terminal resistor rem
Struktur dimaksudaké kanggo integrasi langsung menyang lemari kontrol VFD cocok.
Resistor rem njaba tetep dadi komponen sing kapisah amarga tanggung jawab kanggo ngowahi energi listrik regeneratif dadi panas.
Sirkuit rem nggunakake IGBT minangka piranti ngoper utama. Negara ngoper dikontrol miturut voltase DC-bus tinimbang komponen switching mekanik.
Modul ngawasi suhu operasi lan ngontrol kipas pendingin miturut ambang suhu sing ditemtokake. Seri CBU miwiti kipas ing suhu modul kira-kira 45°C lan menehi proteksi suhu sing luwih dhuwur ing kira-kira 85°C, miturut konfigurasi produk.
Multiple modul bisa disambungake ing podo karo nalika kapasitas braking dibutuhake ngluwihi kapasitas saka unit siji. Antarmuka sinkronisasi diwenehake kanggo operasi sing terkoordinasi.
Ambang rem bisa diatur kanggo kahanan voltase DC-bus beda. Kanggo sistem 380 VAC, setelan pabrik yaiku DC690V, kanthi level switching liyane kasedhiya miturut konfigurasi sing ditemtokake.
Modul kasebut nggabungake fungsi proteksi kanggo kahanan kayata overvoltage, arus luwih, sirkuit cendhak, lan suhu sing berlebihan. Output relay kasedhiya kanggo ngawasi kesalahan eksternal.
Sirkuit rem, elektronik kontrol, ngawasi suhu, lan antarmuka fault digabungake dadi siji perakitan, ngidini modul dipasang ing papan sing kasedhiya ing kabinet kontrol VFD.
| Paramèter | Spesifikasi |
|---|---|
| Sistem Tegangan | 220 VAC / 380 VAC / 690 VAC |
| Tegangan Rem --- Sistem 220 VAC | DC 340 / 360 / 380 / 400 / 420 V ± 10 V |
| Tegangan Rem --- Sistem 380 VAC | DC 630 / 660 / 690 / 730 / 760 V ± 10 V |
| Tegangan Rem --- Sistem 690 VAC | DC 1140 V ± 10 V |
| Mode Kontrol | Ngawasi voltase DC bus otomatis |
| Histeresis | ≤10 V |
| Respon Paralel | ≤1 ms |
| Suhu wiwitan Fan | Suhu modul 45 ° C |
| Perlindhungan suhu sing luwih dhuwur | 85°C |
| Output kesalahan | Relay: 0,6 A / 250 VAC; 2 A / 30 VDC |
| Gelar Proteksi | IP20 utawa ndhuwur |
| Flame Retardant Grade | UL94V-2 |
| Standar | GB/T 12668 |
Cathetan: Parameter operasi nyata gumantung marang model lan aplikasi CBU sing dipilih. Resistor rem kudu cocog karo modul lan sistem drive.
Instalasi khas kalebu:
VFD DC Bus → Modul rem → Resistor rem
VFD ngontrol kacepetan lan torsi motor. Unit ngoper kontrol nalika resistor disambungake menyang bis DC, nalika resistor dissipates energi listrik regenerated minangka panas.
| Komponen | Fungsi Utama |
|---|---|
| VFD | Kontrol kacepetan lan torsi motor |
| Bus DC | Nyedhiyakake link DC sing ngasilake energi regenerasi sajrone rem |
| Modul Rem | Nyambung sirkuit braking nalika voltase DC-bus tekan batesan diatur |
| Resistor Rem Kab | Ngonversi energi listrik regeneratif dadi panas |
Modul lan resistor kudu dipilih minangka sirkuit rem sing cocog. Nilai resistance, rating daya, energi rem, siklus tugas, lan voltase DC-bus kudu dianggep bebarengan tinimbang ditemtokake independen.
| Aplikasi | Napa Dynamic Braking Bisa Dibutuhake |
|---|---|
| Peralatan angkat | Ngurangi beban sing digantung bisa ngasilake energi potensial menyang bis DC |
| Lift | Perlambatan kanthi cepet lan gerakan mudhun bisa ngasilake energi regeneratif |
| Centrifuge | Inersia rotasi dhuwur bisa ngasilake energi sing signifikan sajrone deceleration |
| Piranti mesin | Wektu deceleration cendhak bisa nimbulaké munggah voltase bus DC |
| Mesin tekstil | Owah-owahan kacepetan bola-bali mbutuhake kapasitas rem tambahan |
| Peralatan ngumbah industri | Puteran beban bisa uga mbutuhake deceleration sing dikontrol |
| Sistem conveying | Beban overhauling bisa ngasilake energi sajrone gerakan mudhun |
| proyek retrofit VFD | Drive sing ana bisa uga mbutuhake kapasitas rem eksternal tambahan |
Kabutuhan kanggo modul rem kudu ditemtokake saka energi regeneratif nyata lan tugas rem tinimbang daya motor piyambak.
| Paramèter | Apa Priksa |
|---|---|
| Tegangan Drive | 220 V, 380 V, 690 V utawa voltase sistem sing ditrapake |
| Tegangan Bus DC | Tegangan operasi normal lan maksimum |
| Daya Motor | Dirating output motor |
| Jinis Muatan | Inersia, overhauling, ngangkat utawa beban liyane |
| Wektu Penurunan | Wektu sing dibutuhake kanggo nyuda kacepetan |
| Frekuensi rem | Jumlah acara rem saben siklus operasi |
| Siklus tugas | Persentase wektu ngginakaken rem |
| Resistor Rem Kab | Rintangan, daya lan rating termal |
| Kahanan Kabinet | Ruang sing kasedhiya, ventilasi lan suhu sekitar |
| Syarat Paralel | Apa modul tambahan dibutuhake |
Kanggo pilihan teknis, informasi sing paling migunani yaiku:
Model drive + voltase sistem + daya motor + jinis mbukak + wektu deceleration + frekuensi rem + siklus tugas + data resistor rem.
Modul kasebut kudu dipasang miturut diagram kabel CBU lan syarat bus DC pabrikan VFD.
Titik utama kalebu:
1. Konfirmasi yen voltase bus VFD DC kompatibel karo modul sing dipilih.
2. Cocokake resistance resistor braking lan rating daya kanggo sirkuit braking.
3. Tansah bus DC lan sambungan braking jumbuh ukuran lan minangka cendhak praktis.
4. Nyedhiyani ventilasi sing nyukupi ing sekitar modul.
5. Tansah resistor rem adoh saka komponen sensitif panas.
6. Sambungake relay fault nalika ngawasi fault external dibutuhake.
7. Verifikasi kabeh sambungan electrical sadurunge energizing bis DC.
Amarga resistor rem bisa tekan suhu dhuwur sajrone operasi, lokasi pemasangan lan reresik termal mbutuhake perhatian khusus.
Dufew Electric ngasilake Seri CBU minangka bagéan saka portofolio produk elektronik daya, kanthi prosedur produksi lan inspeksi sing nyakup komponen listrik, sambungan, insulasi, fungsi kontrol, lan kinerja produk sakabèhé.
Gumantung ing model lan aplikasi, produksi lan pamriksa bisa uga kalebu inspeksi komponen elektronik, verifikasi komponen IGBT, inspeksi perakitan PCB, inspeksi terminal, tes insulasi, tes fungsi listrik, verifikasi fungsi proteksi, verifikasi kontrol suhu, tes relay kesalahan, lan inspeksi produk pungkasan.
Rekaman inspeksi khusus produk lan dokumen teknis bisa diwenehake miturut model lan syarat proyek kanggo ndhukung evaluasi produk lan verifikasi teknis.
Seri CBU diprodhuksi miturut syarat GB/T 12668 sing ditrapake.
Dufew Electric uga nduweni sertifikasi ISO lan CE ing sistem kualitas lan kepatuhan produk. Sertifikat lan dokumen teknis sing ditrapake kudu dikonfirmasi miturut konfigurasi produk tartamtu.
Kanggo aplikasi sing mbutuhake komponen sistem drive tambahan, jajaran produk Dufew Electric kalebu:
Resistor Rem · Choppers Rem · Modul Rem · Reaktor Input · Reaktor Output · Reaktor DC · Filter EMI · Filter dv/dt · Filter Gelombang Sinus · Filter Harmonik · Transformer · Resistor Industri
Komponen kasebut nyakup syarat rem, nyaring, reaktor lan kontrol daya sing digunakake ing sistem drive industri.
Modul Braking ngontrol transfer energi regeneratif saka bus DC VFD menyang resistor rem eksternal nalika voltase bis tekan batesan rem sing dikonfigurasi.
Ora modul punika komponèn ngoper, nalika resistor ngowahi energi listrik regenerative dadi panas. Padha bisa bebarengan minangka sirkuit rem dinamis.
Disambungake ing bus VFD DC lan biasane dipasang ing cedhak drive nalika tata letak kabinet ngidini. Sambungan kudu ngetutake diagram kabel produk lan spesifikasi pabrikan drive.
Nilai resistance, rating daya, energi rem, frekuensi rem, lan siklus tugas kabeh kudu dianggep. Resistor uga kudu kompatibel karo voltase bus DC lan unit sing dipilih.
ya wis. Multiple Unit bisa disambungake ing podo karo nalika tambahan kapasitas rem dibutuhake. Operasi paralel mbutuhake sinkronisasi sing cocog, kabel DC-bus, konfigurasi resistor, lan manajemen termal.
Fungsi rem dhasar beroperasi kanthi otomatis miturut voltase DC-bus lan biasane ora mbutuhake program piranti lunak. Wiring sing bener, pilihan resistor, pendinginan, lan sambungan proteksi kudu dipriksa sadurunge operasi.
ya wis. Konstruksi tingkat papan ngidini integrasi kabinèt, kasedhiya yen reresik listrik, ventilasi, boros panas, lan papan instalasi kasedhiya.
Informasi sing migunani kalebu voltase drive, daya motor, jinis beban, wektu deceleration, frekuensi rem, siklus tugas, spesifikasi resistor rem, lan kondisi instalasi. Parameter kasebut digunakake kanggo nemtokake konfigurasi sing cocog kanggo aplikasi kasebut.
Kanggo pilihan CBU Series, Dufew Electric nyaranake nyedhiyakake informasi ing ngisor iki:
Model penggerak · Tegangan sistem · Daya motor · Jinis beban · Wektu nyusut · Frekuensi rem · Siklus tugas · Spesifikasi resistor rem · Kondisi instalasi kabinet
Pilihan kudu adhedhasar sistem rem lengkap tinimbang daya motor piyambak. Pendekatan iki mbantu nemtokake rating modul sing cocog, konfigurasi resistor, susunan paralel lan syarat termal.
