Ringkesan artikel: A braking chopperminangka komponen penting ing sistem rem dinamis kanggo drive frekuensi variabel (VFD), mbantu ngatur energi regeneratif sajrone deceleration motor lan operasi overhauling.Dufew Electric Kabnyedhiyakake helikopter rem CBU Series sing dirancang kanggo sistem drive 220V, 380V, lan 690V sing kompatibel. Kanthi ngawasi voltase bus DC lan ngoper energi keluwihan menyang resistor rem eksternal, piranti kasebut mbantu ngontrol kenaikan voltase lan ndhukung kinerja rem sing dipercaya. Pandhuan iki nerangake cara kerja helikopter rem, paramèter teknis utama, kritéria pilihan, aplikasi industri, lan pertimbangan instalasi.
Helikopter rem minangka piranti saklar elektronik sing digunakake ing sirkuit intermediate DC drive frekuensi variabel kanggo ngatur energi regeneratif sing berlebihan. Kerjane karo resistor rem kanggo nyegah voltase bus DC saka munggah ngluwihi tingkat operasi ditrima sak deceleration motor.
Sajrone operasi normal, VFD nyedhiyakake energi listrik menyang motor kanggo ngasilake gerakan mekanik. Nalika motor slows mudhun utawa drive mbukak overhauling, bisa sementara operate minangka generator. Energi listrik sing diasilake bali menyang bis DC, bisa nyebabake fault overvoltage yen energi ora bisa diserap kanthi cukup.
Braking chopper alamat masalah iki dening ngoper dalan electrical menyang resistor rem external nalika voltase bus DC tekan ambang predetermined. Resistor ngowahi energi listrik sing ditransfer dadi panas.

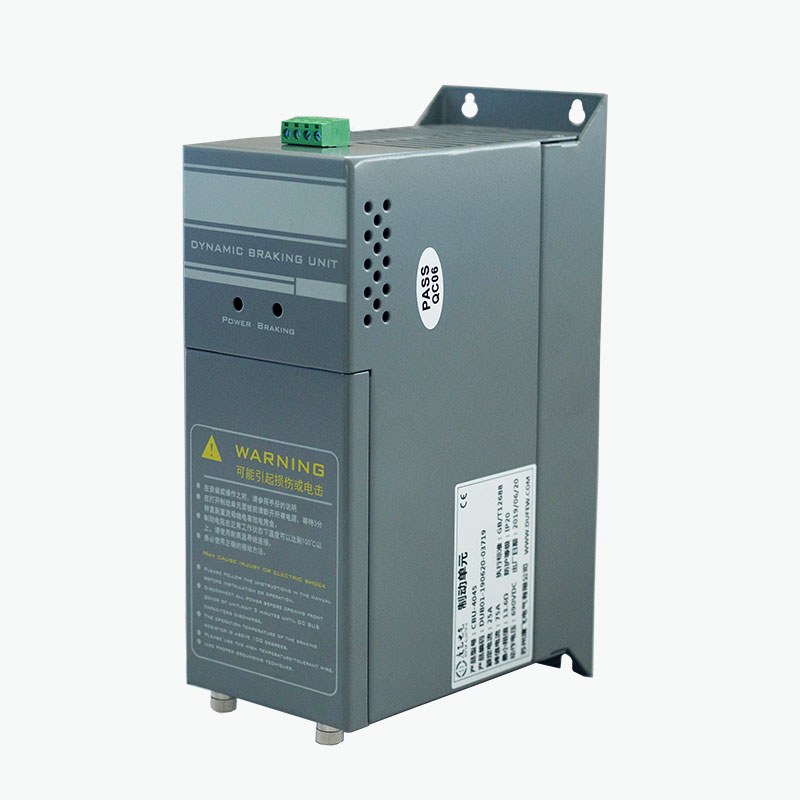

Dufew Electric Kab's CBU Series dirancang kanggo aplikasi rem dinamis eksternal ing sistem drive sing kompatibel. Konfigurasi kasebut bisa dipilih miturut voltase sistem, syarat rem, karakteristik resistor, lan kahanan instalasi.
Prinsip operasi gumantung marang pemantauan voltase bus DC lan switch elektronik sing cepet. Ing CBU Series, sirkuit switching basis IGBT kanthi otomatis nanggapi nalika voltase tekan batesan braking diatur.
Proses iki bola-bali kaya sing dibutuhake nalika rem. Iki mbantu ngontrol voltase bis DC tanpa mbutuhake pengontrol eksternal sing kapisah kanggo ngawasi voltase dhasar.
Kanggo informasi luwih lengkap babagan peralatan sing gegandhengan, njelajah solusi unit rem Dufew Electric lan produk elektronik daya industri.
Helikopter rem sing dipilih kanthi bener bisa ningkatake kinerja sistem rem dinamis, utamane ing aplikasi sing kerep mandheg, inersia dhuwur, utawa overhauling beban.
Kinerja nyata gumantung saka drive, inersia motor, resistor rem, energi regeneratif, frekuensi rem, siklus tugas, lan lingkungan instalasi. Mulane, helikopter kudu dipilih minangka bagéan saka sistem rem sing lengkap tinimbang minangka komponen sing terisolasi.
Spesifikasi teknis nemtokake manawa helikopter rem cocok kanggo instalasi VFD tartamtu. Tabel ing ngisor iki ngringkes paramèter referensi sing diterbitake kanggo Dufew Electric's CBU Series.
| Paramèter | Spesifikasi Referensi | Pertimbangan Teknik |
|---|---|---|
| Tegangan sistem penggerak | Kelas 220V, 380V, lan 690V AC | Kudu cocog karo drive kompatibel lan konfigurasi bis DC. |
| Tegangan rem kelas 220V | DC 340/360/380/400/420V ± 10V | Ambang sing bisa dipilih kanggo konfigurasi sing cocog. |
| Tegangan rem kelas 380V | DC 630/660/690/730/760V ± 10V | Kudu dicocogake karo drive lan model chopper sing dipilih. |
| voltase rem kelas 690V | DC 1140V ± 10V | Mbutuhake konfirmasi kompatibilitas sistem. |
| Metode kontrol | Ngawasi voltase DC bus otomatis | Mbisakake ngoper otomatis sajrone operasi regeneratif. |
| Respon paralel | ≤1 ms | Spesifikasi respon referensi kanggo konfigurasi paralel sing kompatibel. |
| Suhu wiwitan kipas | Kira-kira 45 ° C | Ndhukung manajemen termal ing kahanan operasi sing ditrapake. |
| pangayoman overtemperature | Kira-kira 85 ° C | Nyedhiyani batesan pangayoman termal. |
| Rating pangayoman | IP20 utawa luwih dhuwur, gumantung saka konfigurasi | Verifikasi rating pager model tartamtu. |
| Standar sing ditrapake | GB/T 12668 | Konfirmasi syarat lan dokumentasi sing ditrapake kanggo produk sing dipilih. |
Cathetan: Iki minangka spesifikasi referensi, ora njamin yen saben model ndhukung saben setelan sing kadhaptar. Konfirmasi model pungkasan, voltase rem, rating listrik, lan fungsi perlindungan kanthi dokumentasi produk sadurunge pesen utawa instalasi.
Milih chopper rem mbutuhake luwih saka cocog rating nominal kanggo daya motor. Energi regeneratif lan loading termal beda banget karo peralatan sing didorong lan siklus operasi.
Ngenali voltase input dirating VFD lan karakteristik bus DC. Pilih kelas voltase chopper sing kompatibel lan priksa manawa ambang rem sing dipilih cocog karo sawetara operasi sing diidini drive.
Beban inersia dhuwur bisa ngasilake energi regeneratif sing signifikan nalika nyepetake. Wektu mandheg sing luwih cendhek bisa nambah daya rem cepet sing dibutuhake. Aplikasi kayata centrifuges, hoists, lan mesin kacepetan dhuwur mbutuhake perhatian khusus.
Nilai resistance resistor, rating daya, kapasitas pulsa-energi, lan siklus tugas kudu kompatibel karo VFD lan chopper. Resistor sing ora cocog bisa nyebabake arus sing gedhe banget, overheating, utawa kinerja rem sing ora nyukupi.
Mesin sing mandheg saben sawetara detik nduweni syarat termal sing beda karo sing mandheg mung sok-sok. Kerep rem bisa nambah panas rata-rata kui dening resistor lan ngoper sirkuit.
Suhu sekitar, ventilasi enclosure, reresik pemasangan, lan aliran udara mengaruhi kinerja termal. Peralatan sing dipilih kudu dipasang miturut syarat kabel lan ventilasi pabrikan.
Daftar priksa ing ngisor iki bisa mbantu nyiapake pitakon teknis:
Helikopter rem migunani ing sistem penggerak ing ngendi motor ngasilake energi sajrone nyepetake, ngedhunake, utawa kondisi operasi regeneratif liyane. Aplikasi khas kalebu:
Ora saben aplikasi mbutuhake chopper rem eksternal. Kaputusan kasebut gumantung marang kemampuan rem sing dibangun ing VFD, wektu mandheg sing dibutuhake, karakteristik muatan, lan frekuensi operasi regeneratif.
Senajan komponen iki bisa bebarengan, padha nindakake fungsi beda. Pangertosan bedane mbantu para insinyur milih sistem rem dinamis sing kompatibel.
| Komponen | Fungsi Utama | Fokus Pilihan |
|---|---|---|
| Helikopter rem | Ngalih sirkuit rem miturut voltase bus DC. | Kelas voltase, kapasitas ngalih, proteksi, lan syarat rem. |
| Resistor rem | Ngonversi energi listrik regenerasi dadi panas. | Resistance, rating daya, kapasitas pulsa-energi, lan siklus tugas. |
| VFD DC bus | Nyedhiyakake sambungan listrik menyang sirkuit rem. | Watesan voltase, kompatibilitas terminal, lan spesifikasi drive. |
Helikopter rem ora bisa ngilangi energi regeneratif dhewe. Iku ngontrol path ngoper, nalika resistor nyerep energi. Loro-lorone kudu kompatibel karo drive lan kondisi operasi dimaksudaké.
Kanggo aplikasi sing mbutuhake solusi listrik sing luwih jembar, Dufew Electric uga nawakake komponen elektronik daya sing gegandhengan kanggo drive industri lan sistem kontrol daya.
Instalasi sing bener mbantu ndhukung operasi sing aman, pendinginan sing efektif, lan kinerja rem sing konsisten. Sadurunge commissioning, personel listrik sing mumpuni kudu verifikasi ing ngisor iki:
Sajrone pangopènan rutin, priksa sambungan sing kenthel, akumulasi bledug, aliran udara sing diwatesi, tandha-tandha overheating, lan karusakan resistor sing ora normal. Sembarang tes utawa pangopènan sing nglibataké bis DC kudu ngetutake instruksi safety saka pabrikan. Drive kudu diisolasi saka sumber daya, lan bis DC kudu diverifikasi wis kosong sadurunge karya diwiwiti.
Instalasi lan pangopènan kudu tundhuk karo syarat safety listrik sing ditrapake. Aja ngandelake chopper rem minangka sulih kanggo sistem rem mechanical utawa safety-dirating mesin kang dibutuhake.
Tujuan utamane yaiku ngontrol energi regeneratif sing bali menyang bus DC VFD sajrone operasi deceleration utawa overhauling. Ngalih energi keluwihan menyang resistor rem sing kompatibel kanggo nyegah voltase bus DC sing gedhe banget.
Ora Helikopter kontrol nalika sirkuit braking tumindak, nalika resistor ngowahi energi listrik dadi panas. Dheweke nindakake fungsi pelengkap lan kudu dicocogake kanthi bener.
Ora. Sawetara drive duwe kemampuan ngerem sing cukup kanggo beban sing dituju. Helikopter eksternal bisa uga dibutuhake nalika energi regeneratif, frekuensi rem, utawa deceleration sing dibutuhake ngluwihi kemampuan sirkuit internal.
Informasi produk sing diterbitake ngenali konfigurasi kanggo sistem drive 220V, 380V, lan 690V sing kompatibel. Model pas lan voltase rem kudu dikonfirmasi marang specifications DC bus drive kang.
Unit sing kompatibel bisa disambungake kanthi podo karo nalika unit siji ora bisa nyukupi kapasitas rem sing dibutuhake lan desain produk ndhukung pengaturan iki. Wiring, konfigurasi resistor, koordinasi switching, lan syarat termal kudu diverifikasi kanggo sistem lengkap.
Pilihan gumantung ing watesan resistance drive, daya rem, energi saben siklus rem, frekuensi operasi, lan siklus tugas. Resistor uga kudu kompatibel karo rating listrik chopper lan kahanan instalasi.
Nyedhiyakake model VFD, voltase sistem, daya motor, jinis beban, wektu perlambatan, frekuensi rem, spesifikasi resistor, siklus tugas, lan kondisi instalasi. Rincian kasebut mbantu supplier netepake model lan konfigurasi sing cocog.
Helikopter rem sing dipilih kanthi bener mbantu ngatur energi regeneratif, ngontrol kenaikan voltase bus DC, lan ndhukung rem dinamis sing dipercaya ing sistem drive industri. Efektivitas gumantung saka cocog karo chopper, resistor rem, voltase drive, karakteristik beban, lan syarat termal kanggo aplikasi kasebut.
Seri CBU Dufew Electric nyedhiyakake pilihan chopper rem kanggo sistem drive 220V, 380V, lan 690V sing kompatibel, kanthi pilihan model adhedhasar rating listrik lan kondisi operasi. Apa proyek sampeyan kalebu elevator, crane, conveyor, centrifuge, utawa mesin industri liyane, review spesifikasi sing ati-ati penting kanggo solusi rem sing cocog.
