Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

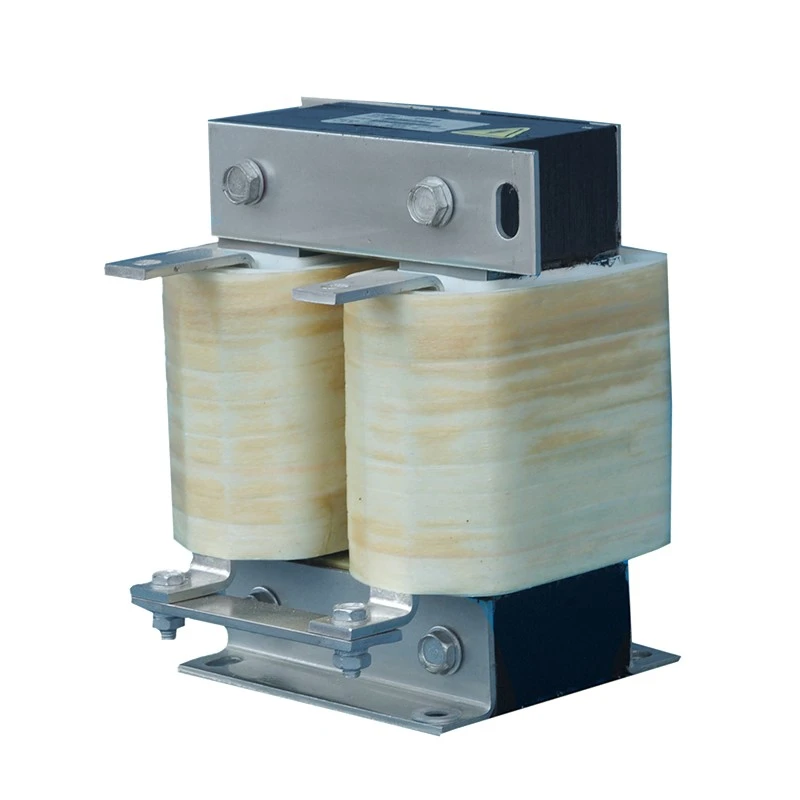

Reaktor Link Vertikal DC dipasang ing sirkuit bus DC penengah saka sistem drive frekuensi variabel kanggo nambah stabilitas daya DC sajrone operasi terus-terusan lan owah-owahan beban dinamis.
Boten kados desain low-profil horisontal, konfigurasi iki fokus ing ngurangi jembaré kabinèt liwat vertikal disusun inti lan struktur nduwurke tumpukan. Jejak sing sempit ngidini macem-macem komponen drive dipasang ing sisih, saengga cocog kanggo lemari listrik standar kanthi papan horisontal sing winates.
Reaktor Dufew diprodhuksi karo:
- Low-loss cold rolled inti baja silikon
- Struktur magnetik celah udara segmen tahan bias DC
- Sistem insulasi suhu dhuwur Kelas F
- Perawatan impregnasi vakum
- Pilihan nduwurke tumpukan tembaga utawa aluminium
Struktur vertikal sing dioptimalake nyedhiyakake kinerja induktansi sing dipercaya, boros panas sing efisien, lan integrasi fleksibel menyang sistem kontrol industri.
Akeh kabinèt kontrol industri mbutuhake instalasi komponen Kapadhetan dhuwur nalika ngramut jembaré sakabèhé kompak. Konfigurasi vertikal nyuda spasi instalasi horisontal, ngidini unit drive bisa diatur luwih irit sisih dening sisih, lan ndadekake luwih apik nggunakake ambane kabinèt kasedhiya lan dhuwur. Struktur iki utamané cocok kanggo lemari VFD ngendi jembaré watesan papan utami.
Struktur vertikal ngetutake arah aliran udara alami saka akeh lemari industri, ndhukung jalur ventilasi ngisor-kanggo-ndhuwur kanggo mbusak panas sing luwih efisien sajrone operasi sing terus-terusan. Kanthi nyuda akumulasi panas lokal lan njaga stabilitas termal ing beban sing dirating, desain kasebut mbantu njamin kinerja listrik sing konsisten sajrone operasi jangka panjang.
Sajrone akselerasi, deceleration, utawa operasi beban variabel, fluktuasi arus bis DC bisa nambah stres ing komponen daya. Reaktor mbantu variasi arus lancar lan nyuda pengaruh arus ripple, ndhukung operasi bus DC sing luwih stabil nalika mbantu nglindhungi kapasitor lan komponen inverter.
Struktur vertikal dioptimalake kanggo instalasi kabinet praktis, kanthi jejak pemasangan horisontal cilik, posisi celah udara sing stabil, lan susunan terminal sing kompak. Dhukungan mekanik sing bisa dipercaya ngidini komponèn bisa nggabungake luwih gampang menyang peralatan industri nalika nyuda kendala ing tata letak kabinet sakabèhé.
Struktur magnet sing dipanggonke kanthi vertikal nyuda jembar kabinet sing dikuwasani nalika njaga kinerja induktansi sing dibutuhake. Profil instalasi sing sempit ndadekake panggunaan ruang kabinèt sing kasedhiya lan cocok kanggo tata letak listrik kanthi kapadhetan dhuwur.
Arus DC sing terus-terusan bisa nggawe bias magnetik lan nambah risiko jenuh. Dufew nggunakake struktur celah udara sing dibagi kanggo njaga induktansi stabil lan nambah linearitas magnetik, mbantu nyuda risiko jenuh lan ndhukung operasi DC terus-terusan sing dipercaya.
Rating saiki sing beda mbutuhake solusi konduktor sing beda. Tembaga lan aluminium windings kasedhiya, nalika foil nduwurke tumpukan bisa digunakake kanggo model dhuwur-saiki. Struktur nduwurke tumpukan sing dioptimalake mbantu ngontrol kerugian listrik lan nambah boros panas kanggo kinerja jangka panjang sing stabil.
Tata letak terminal dirancang khusus kanggo integrasi kabinèt vertikal, saéngga sambungan trep karo sistem busbar ndhuwur nalika ngurangi spasi sing dibutuhake kanggo nuntun kabel horisontal. Iki nyebabake susunan kabel sing luwih resik lan nyederhanakake instalasi ing panel kontrol kompak.
Tuladha: CDL-600-0600-EIDA
| Kode | Katrangan |
|---|---|
| CDL | Seri Reaktor Link DC |
| 600 | Tingkat Tegangan (600 = 690VDC) |
| 0600 | Dirating Saiki (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Inti (EI = Inti Tiga Fase, UI = Inti Fase Tunggal) |
| D/W | Struktur Instalasi (D = Vertikal, W = Horizontal) |
| A/C | Bahan Penggulung (A = Aluminium, C = Tembaga) |
| Paramèter | Spesifikasi |
|---|---|
| Jinis produk | Vertikal DC Link Reaktor |
| Aplikasi | Sistem Bus VFD DC |
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Rated Saiki | 5A - 3800A |
| Frekuensi operasi | 50Hz / 60Hz / Kustomisasi nganti 500Hz |
| Tegangan Drop | 0,5% / 1% / 2% / 4% |
| Kapabilitas Overload | 1,5 × dirating saiki kanggo 60 detik |
| Kekuwatan dielektrik | 3000VAC / 50Hz / 5mA / 1 Min |
| Ketahanan Isolasi | ≥100MΩ (1000VDC) |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155 ℃) |
| Kelas Suhu | T40 |
| Flame Retardant Grade | UL94V-2 |
| Tingkat Noise | ≤65dB |
| Service Life | ≥15 taun |
| Standar | IEC289 / GB10229 / JB9644 |
| Aplikasi | Syarat Utama |
|---|---|
| Kabinet Kontrol VFD standar | Nambah stabilitas bus DC |
| Sistem Penggerak Lift | Ndhukung siklus akselerasi sing kerep |
| Crane lan Peralatan Ngangkat | Njaga konversi daya dipercaya |
| Sistem Penggerak Servo | Ngurangi impact ripple |
| Peralatan Otomasi Industri | Ngoptimalake panggunaan ruang kabinet |
| Mesin Injeksi Molding | Ngapikake linuwih sistem drive |
| Sistem Pengujian | Njaga sumber daya DC stabil |
| Bandhingan | Vertikal DC Link Reaktor | Horizontal DC Link Reaktor |
|---|---|---|
| Struktur | Desain dhuwur lan sempit | Desain flat low-profil |
| Kaluwihan Utama | Ngirit jembar kabinet | Ngirit dhuwur kabinet |
| Kondisi Instalasi paling apik | Jembar winates, dhuwur cukup | Dhuwur winates, ambane cukup |
| Metode Cooling | Jalur aliran udara vertikal | Jalur aliran udara horisontal |
| Tata letak terminal | Sambungan ndhuwur | Sambungan sisih |
| Aplikasi Khas | Kabinet industri standar | Lemari kompak sing dhuwure rendah |
Cocog kanggo lemari listrik ing ngendi papan horisontal diwatesi nanging ana reresik vertikal. Struktur sing sempit mbantu para insinyur entuk tata letak internal sing kompak.
Konfigurasi vertikal fokus ing ngurangi jembaré kabinèt, nalika konfigurasi horisontal dikembangaké kanggo aplikasi karo dhuwur kabinèt winates.
Kinerja listrik gumantung saka desain magnetik, nilai induktansi, lan arus sing dirating. Struktur vertikal utamane ningkatake keluwesan instalasi lan integrasi kabinet.
ya wis. Dufew ndhukung solusi khusus kalebu paramèter listrik, dimensi, struktur pemasangan, lan bahan konduktor miturut syarat proyek.
Dufew Electric duwe spesialisasi ing komponen elektronik daya khusus, kalebu Reaktor Link DC, Reaktor AC, resistor rem, trafo, lan solusi listrik sing gegandhengan.
Kanthi kemampuan teknik profesional lan proses manufaktur sing dikontrol, Dufew nyedhiyakake solusi reaktor sing dipercaya kanggo otomatisasi industri, sistem VFD, lan aplikasi konversi daya.
Kapabilitas manufaktur kalebu:
- Precision inti Processing
- Produksi winding
- Pangaturan celah udara
- Impregnasi vakum
- Tes kinerja listrik
Saben produk diverifikasi liwat resistensi insulasi, tahan voltase, induktansi, kenaikan suhu, lan tes swara.
Dufew njaga perbaikan terus-terusan ing manajemen kualitas lan standar produk. Perusahaan kasebut nyedhiyakake sertifikasi manajemen kualitas ISO, sertifikasi CE, laporan tes produk, lan dokumen teknis kanggo ndhukung pelanggan industri global.
Dufew nggunakake solusi kemasan berorientasi ekspor kanggo njamin transportasi reaktor industri sing aman.
Packaging kalebu:
- Proteksi kelembapan kanggo komponen insulasi
- Dikiataken mbenakake sak transportasi
- Kasus kayu sing disesuaikan kanggo model gedhe
- Identifikasi produk lan dokumentasi teknis
Saben reaktor dipriksa sadurunge dikirim lan diwenehake karo dokumen sing dibutuhake miturut syarat proyek pelanggan.
