Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.
Ing sistem drive industri, Reaktor Link DC umume dipasang ing sirkuit DC penengah kanggo nyuda fluktuasi saiki sing disebabake dening rectification lan owah-owahan beban. Nanging, struktur reaktor vertikal tradisional bisa nggawe tantangan instalasi ing lemari kompak ing ngendi spasi vertikal diwatesi.

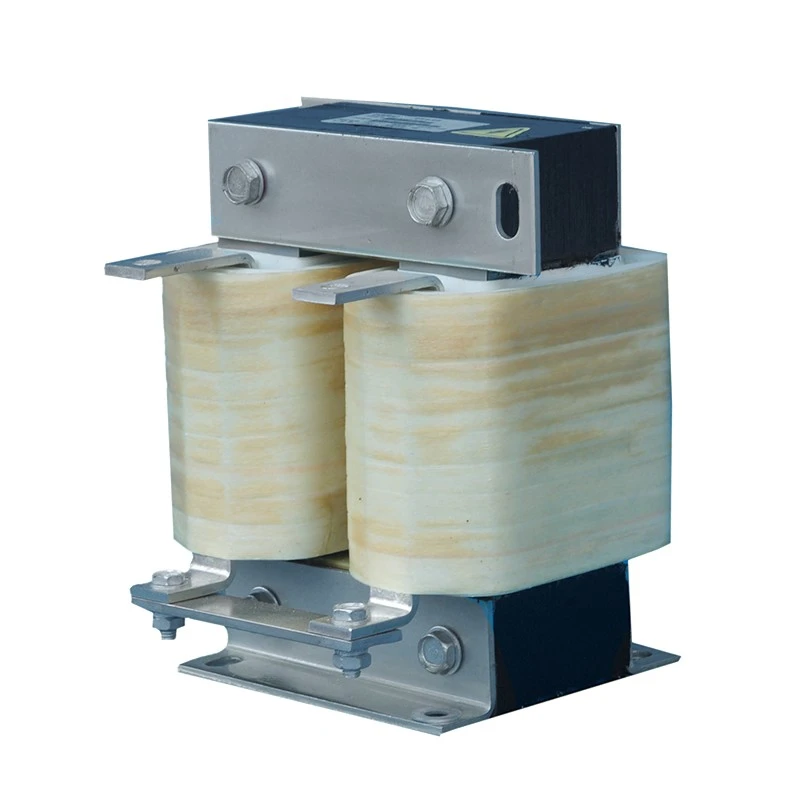

Dufew Electric Horizontal DC Link Reactor adopts struktur Magnetik warata karo horisontal disusun inti lan nduwurke tumpukan Déwan. Desain iki nyuda dhuwur sakabèhé nalika njaga kinerja induktansi sing dibutuhake lan kemampuan termal.
Reaktor kasebut diprodhuksi kanthi laminasi baja silikon sing digulung adhem sing kurang, bahan insulasi Kelas F suhu dhuwur, lan teknologi impregnasi vakum. Kanggo aplikasi dhuwur-saiki, struktur gulungan foil tanpa bobbin kasedhiya kanggo entuk dimensi kompak, boros panas sing luwih apik, lan operasi terus-terusan sing stabil.
Ora kaya reaktor vertikal standar, konfigurasi horisontal fokus ing integrasi mekanik, optimasi aliran udara, lan keluwesan tata letak kabinet, saengga cocog kanggo peralatan drive kompak modern.
Akeh lemari kontrol industri duwe watesan dhuwur sing ketat amarga pengaturan VFD multi-lapisan, kandang listrik sing digabungake karo mesin, sistem tenaga seluler, utawa lemari listrik DC sing sempit. Konfigurasi low-profil nyuda dhuwur sakabèhé nalika nggunakake luwih saka jembaré kabinèt kasedhiya, saéngga integrasi luwih gampang menyang peralatan karo papan instalasi diwatesi. Dibandhingake karo reaktor vertikal conventional, noto iki menehi engineers keluwesan luwih nalika ngoptimalake tata kabinet tanpa nambah dhuwur pager.
Manajemen termal penting kanggo reaktor DC sing operasi ing arus terus. Desain ventilasi horisontal mbabarake belitan menyang aliran udara ing pirang-pirang permukaan, dene ventilasi sisih mbantu nyuda akumulasi panas lan area panyebaran panas sing luwih akeh nyedhiyakake distribusi suhu sing luwih seragam. Tutup perlindungan IP20 dirancang kanggo njaga aliran udara sing efektif, ndhukung kinerja sing stabil sajrone operasi beban penuh jangka panjang.
Aplikasi kayata crane, peralatan seluler, lan mesin industri mbutuhake stabilitas mekanik sing bisa dipercaya. Basis pemasangan sing luwih akeh nyedhiyakake dhukungan sing luwih kuat, nalika mbenakake multi-titik mbantu mbatesi pamindahan sajrone operasi. Struktur celah udara sing stabil njaga kinerja induktansi sing konsisten, lan sambungan terminal sing aman mbantu nahan getaran ing lingkungan industri sing nuntut.
Pengaturan terminal sisih nyederhanakake integrasi menyang lemari listrik sing sempit kanthi nyuda alangan kabel vertikal lan nyepetake jarak rute bis DC sing cocog. Uga ngidini susunan kabel positif lan negatif sing luwih resik, mbantu para insinyur entuk tata letak listrik sing luwih kompak lan teratur.
Tuladha: CDL-600-0600-EIDA
| Kode | Katrangan |
|---|---|
| CDL | Seri Reaktor Link DC |
| 600 | Tingkat Tegangan (600 = 690VDC) |
| 0600 | Dirating Saiki (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Inti (EI = Inti Tiga Fase, UI = Inti Fase Tunggal) |
| D | Struktur Instalasi (D = Instalasi Vertikal, W = Instalasi Horizontal) |
| A | Bahan Penggulung (A = Aluminium, C = Tembaga) |
| Paramèter | Spesifikasi |
|---|---|
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi operasi | 50Hz / 60Hz / Nganti 500Hz |
| Rated Saiki | 5A - 3800A |
| Kapabilitas Overload | 1,5 kaping dirating saiki kanggo 60 detik, interval 1 jam |
| Tegangan Drop | 0,5% / 1% / 2% / 4% |
| Kekuwatan dielektrik | 3000VAC / 50Hz / 5mA / 1 Min |
| Ketahanan Isolasi | ≥100MΩ (1000VDC) |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | T40 / Kelas F (155 ℃) |
| Flame Retardant Grade | UL94V-2 |
| Tingkat Noise | ≤65dB (Diuji ing jarak horisontal 1 meter saka reaktor) |
| Service Life | ≥15 taun |
| Standar | IEC289:1987 Reactor Standard / GB10229-88 Reactor Standard (Setara karo IEC289:1987) / JB9644-1999 Reactor for Semiconductor Electrical Drives |
Inti horisontal lan susunan nduwurke tumpukan Ngartekno nyuda dhuwur instalasi sakabèhé dibandhingake karo reaktor DC vertikal conventional.
Desain iki mbantu:
- Pas menyang lemari VFD ultra-tipis kanthi reresik vertikal winates
- Ndhukung tata letak kabinet multi-lapisan tanpa ngganggu komponen ndhuwur
- Ngapikake pemanfaatan ruang ing enclosures listrik kompak
- Gampang integrasi menyang sistem kontrol sing dipasang ing mesin
Struktur flat utamané cocok kanggo lemari sempit lan elongated ngendi dhuwur minangka watesan instalasi utami.
Manajemen termal penting kanggo reaktor DC sing operasi ing beban saiki terus.
Desain horisontal mbenakake disipasi panas liwat:
- Lumahing nduwurke tumpukan amba kapapar aliran udara
- Saluran ventilasi sisih sing nyuda akumulasi panas
- Distribusi suhu sing luwih seragam sajrone operasi jangka panjang
- Desain proteksi IP20 sing kompatibel tanpa ngalangi jalur aliran udara
Dibandhingake karo struktur sing ditumpuk vertikal, jalur aliran udara horisontal mbantu nyuda titik panas lokal lan nambah stabilitas operasi.
Peralatan industri kayata sistem tenaga seluler, peralatan ngangkat, lan mesin abot bisa ngalami getaran mekanik sing terus-terusan.
Reaktor kasebut nggunakake struktur pemasangan horisontal sing dikuatake kanthi fitur:
- Dhukungan basa sing luwih akeh kanggo stabilitas mekanik sing luwih apik
- Multiple TCTerms mbenakake kanggo nyuda resiko pamindahan
- Posisi celah udara sing stabil kanggo njaga induktansi sing konsisten
- Ngatur terminal sisih aman kanggo nyuda stres kabel
Desain iki nambah linuwih ing aplikasi sing mbutuhake operasi jangka panjang ing kahanan geter.
Penataan kabel sing efisien penting ing lemari listrik kanthi kapadhetan dhuwur.
Konfigurasi horisontal nyedhiyakake:
- Terminal positif lan negatif ing sisih kanggo nuntun kabel sing luwih gampang
- Suda alangan vertikal ing lemari
- Sambungan bis DC sing luwih cendhek lan luwih resik
- Pemisahan apik antarane jalur kabel positif lan negatif DC
Tata letak kabel sing dioptimalake mbantu para insinyur entuk desain kabinet sing luwih resik nalika nambah efisiensi instalasi lan aksesibilitas pangopènan.
Horizontal DC Link Reactor cocog kanggo lemari kontrol listrik ultra tipis sing digunakake ing alat mesin, jalur produksi kompak, lan peralatan otomatisasi terpadu ing ngendi papan instalasi vertikal diwatesi nanging ambane kabinet kasedhiya.
Struktur sing kurang dhuwur ngidini para insinyur nginstal reaktor tanpa nambah dimensi kabinèt, saéngga cocog kanggo desain peralatan sing sensitif ruang.
Ing rakitan kabinèt VFD multi-lapisan, saben bagean drive duwe reresik vertikal winates amarga susunan komponen sing ditumpuk.
Struktur horisontal mbantu ngindhari gangguan karo lapisan peralatan ndhuwur lan ngisor nalika njaga kinerja arus bis DC sing stabil, saengga cocok kanggo lemari drive kompak kanthi Kapadhetan komponen dhuwur.
Set generator seluler, pasokan listrik sing dipasang ing kendaraan, lan sistem drive portabel asring mbutuhake kandang listrik sing kompak kanthi watesan dhuwur sing ketat.
Desain flat-profil mbisakake instalasi horisontal ing omah-omahé kurang reresik nalika njaga operasi sing dipercaya ing getaran lan kahanan kerja seluler.
Kanggo kamar listrik utawa kabinèt kontrol sing disusun ing konfigurasi linear dawa, ing ngendi dhuwur kabinèt diwatesi nanging ambane internal kasedhiya, reaktor horisontal nyedhiyakake solusi instalasi praktis.
Struktur sing rata ngidini panggunaan ruang lantai kabinet sing luwih apik lan nyederhanakake susunan komponen internal.
Peralatan elektroplating lan elektrolisis biasane nggunakake lemari listrik DC sing sempit ing ngendi papan busbar lan dhuwur instalasi diwatesi.
Reaktor Link DC horisontal bisa dipasang ing konfigurasi sing rata kanggo nyetabilake output arus DC nalika adaptasi karo tata letak kabinet rectifier kompak.
| Bandhingan | Horizontal DC Link Reaktor | Vertikal DC Link Reaktor |
|---|---|---|
| Struktur | Inti datar lan tata letak gulungan horisontal | Struktur inti tumpuk vertikal |
| Ruang Instalasi | Dirancang kanggo lemari dhuwur-dhuwur | Mbutuhake reresik vertikal sing luwih gedhe |
| Integrasi Kabinet | Cocog kanggo tata letak sing kompak lan disesuaikan | Cocog kanggo lemari konvensional |
| Metode Cooling | Aliran udara horisontal kanthi area pambuangan panas sing luwih akeh | Desain aliran udara vertikal |
| Wiring Arrangement | Terminal sisih nyederhanakake rute kompak | Terminal vertikal mbutuhake dhuwur tambahan |
| Stabilitas Mekanik | Basis sing luwih amba nambah resistensi geter | Struktur tapak cilik |
Dufew Electric duwe spesialisasi ing komponen elektronik daya khusus, kalebu Reaktor Link DC, Reaktor AC, resistor rem, trafo, lan solusi listrik sing gegandhengan.
Kanthi tim teknik sing berpengalaman lan proses manufaktur sing dikontrol, Dufew nyedhiyakake produk reaktor sing dipercaya kanggo sistem VFD, otomatisasi industri, lan aplikasi konversi daya.
Kapabilitas produksi kalebu:
- Precision inti Processing lan nduwurke tumpukan Manufaktur
- Optimasi struktur celah udara DC
- Impregnation vakum lan perawatan insulasi
- Tes kinerja lan linuwih listrik
Saben reaktor diverifikasi liwat pemeriksaan utama kayata resistensi insulasi, voltase tahan, induktansi, kenaikan suhu, lan tes swara.
Dufew Electric terus nambah sistem manajemen kualitas lan standar produk. Perusahaan kasebut nyedhiyakake sertifikasi manajemen kualitas ISO, sertifikasi CE, laporan tes produk, lan dokumentasi teknis kanggo ndhukung proyek pelanggan global.
Dufew nawakake manufaktur OEM, desain khusus, lan dhukungan teknik adhedhasar syarat aplikasi tartamtu.
Dufew Electric nggunakake solusi kemasan profesional kanggo nglindhungi kinerja reaktor sajrone transportasi internasional.
Langkah-langkah kemasan kalebu:
- Kelembapan-bukti lan pangayoman jampel
- Dikiataken mbenakake kanggo nyegah karusakan impact
- Kasus kayu standar ekspor kanggo reaktor gedhe
- Label produk lan dokumen teknis kanggo instalasi gampang
Saben unit dipriksa sadurunge dikirim lan dikirim kanthi spesifikasi sing dibutuhake, laporan tes, lan solusi kemasan sing disesuaikan.
Dufew ndhukung pesenan batch, proyek OEM, lan syarat pangiriman global.
Desain iki dianjurake nalika kabinèt electrical wis winates dhuwur nanging cukup jembaré utawa ambane. Struktur warata mbantu para insinyur nggabungake unit kasebut dadi lemari kompak nalika njaga kinerja bis DC sing dipercaya.
Ora. Kinerja listrik utamane gumantung marang desain induktansi, struktur magnetik, rating saiki, lan teknologi penggulungan. Konfigurasi horisontal utamane ningkatake keluwesan instalasi, efisiensi pendinginan, lan integrasi kabinet.
ya wis. Dufew nyedhiyakake solusi khusus kalebu saiki sing dirating, syarat voltase, nilai induktansi, dimensi, cara pemasangan, lan bahan gulung miturut syarat peralatan pelanggan.
ya wis. Struktur pemasangan sing dikuatake lan desain celah udara sing stabil nambah keandalan mekanik. Bisa ditrapake ing peralatan industri sing kena getaran terus-terusan, kayata sistem seluler, peralatan ngangkat, lan mesin tugas abot.
