Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

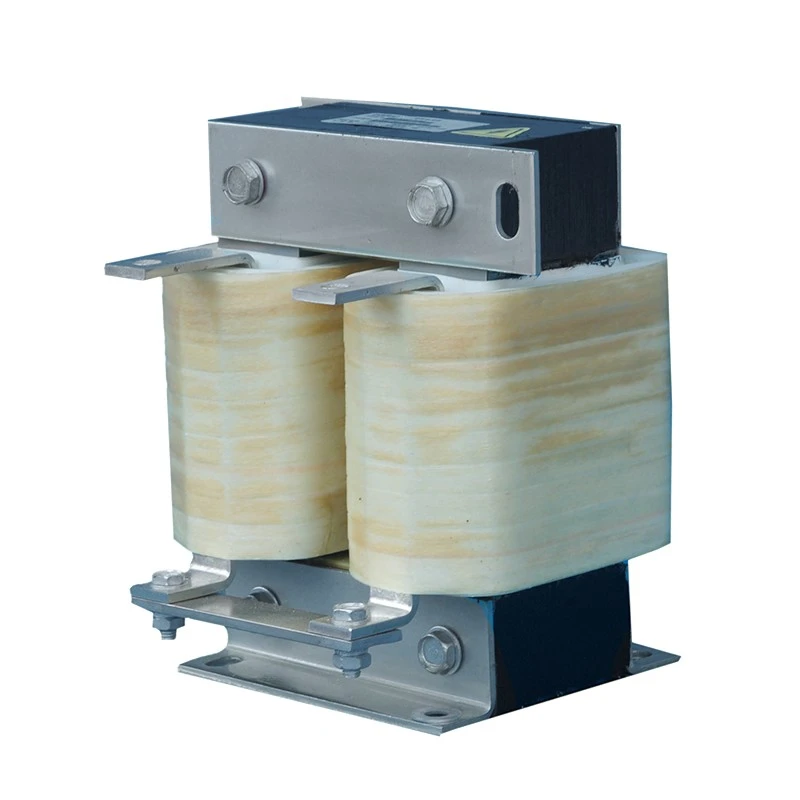

Reaktor Link VFD DC disambungake kanthi seri ing sirkuit bus DC intermediate antarane jembatan penyearah lan tahap inverter sistem VFD.
Sajrone konversi AC-kanggo-DC, operasi rectifier lan variasi beban bisa ngenalake ripple saiki lan fluktuasi listrik menyang bus DC. Reaktor nggunakake karakteristik panyimpenan energi induktif kanggo Gamelan owah-owahan saiki, njaga aliran arus DC terus, lan nambah stabilitas sumber daya inverter.
Ora kaya reaktor AC standar, Reaktor Link DC dirancang kanggo beroperasi ing kahanan arus DC sing terus-terusan. Dufew nganggo struktur magnetik celah udara sing tahan bias DC kanggo njaga induktansi stabil lan nyuda risiko jenuh magnet.
Fitur reaktor:
- Low-mundhut inti baja silikon mbalek kadhemen kanggo mundhut Magnetik suda
- Struktur celah udara sing disegmentasi kanggo operasi DC sing stabil
- Sistem insulasi kelas F kanggo linuwih suhu dhuwur
- Proses impregnasi vakum kanggo kekuatan mekanik lan tahan kelembapan
- Tembaga utawa aluminium pilihan nduwurke tumpukan kanggo syarat saiki beda
Fitur desain iki ndadekake Dufew DC Link Reactors cocok kanggo sistem VFD sing mbutuhake kinerja bis DC stabil, umur layanan dawa, lan operasi sing dipercaya.
Tahap rectifier kanthi alami ngasilake komponen ripple ing arus DC. A DC Link Reactor smooths wangun gelombang saiki, nyuda ripple saiki, lan mbantu njaga konduksi saiki terus, nyediakake input luwih stabil kanggo inverter. Iki nyuda fluktuasi ing sumber daya DC lan ndhukung operasi motor konsisten.
Saiki ripple gedhe banget bisa nambah panas kapasitor lan akselerasi tuwa komponen. Kanthi nyuda stres ngisi daya lan beban termal ing komponen bus DC, reaktor bisa mbantu ngluwihi umur layanan kapasitor, nambah linuwih komponen sakabèhé, lan nyuda syarat pangopènan.
Peralatan industri asring digunakake kanthi akselerasi, rem, lan owah-owahan beban. Reaktor mbantu njaga operasi inverter sing stabil lan nyuda dampak listrik saka variasi beban kanthi cepet, nalika ndhukung operasi piranti semikonduktor daya sing dipercaya.
Kanthi nambah karakteristik bus DC lan nyuda distorsi saiki, reaktor mbantu ngoptimalake panggunaan daya lan mbatesi pengaruh harmonik. Iki nggawe cocog kanggo sistem drive industri daya dhuwur sing mbutuhake kinerja listrik sing stabil.
Arus DC sing terus-terusan bisa ngasilake bias magnetik lan nambah risiko jenuh inti ing desain reaktor konvensional. Teknologi celah udara Dufew nyedhiyakake induktansi sing luwih stabil lan linearitas magnetik sing luwih apik, mbantu nyuda risiko jenuh lan njaga operasi sing dipercaya ing kahanan DC sing terus-terusan.
Struktur nduwurke tumpukan dirancang kanggo operasi DC dhuwur-saiki lan bisa nggunakake konduktor tembaga utawa aluminium miturut syarat aplikasi. Mundhut resistensi sing sithik lan kenaikan suhu sing dikontrol nyumbang kanggo kinerja jangka panjang sing stabil. Kanggo model dhuwur saiki, struktur gulungan foil uga bisa digunakake kanggo nambah boros panas nalika njaga desain instalasi sing kompak.
Proses impregnasi vakum nguatake sistem insulasi lan nambah stabilitas mekanik, tahan kelembapan, lan tahan getaran. Pangobatan iki mbantu njaga kinerja listrik lan mekanik sing dipercaya sajrone operasi industri jangka panjang.
Solusi Dufew DC Link Reactor akeh digunakake ing konversi daya industri lan sistem drive motor.
| Aplikasi | Syarat Utama |
|---|---|
| Sistem drive frekuensi variabel | Ngurangi ripple DC lan nambah linuwih drive |
| Sistem penggerak servo | Nambah stabilitas bus DC sajrone operasi dinamis |
| Lift | Ndhukung siklus akselerasi lan rem sing kerep |
| Port crane lan peralatan ngangkat | Ningkatake linuwih ing kahanan abot |
| Rolling mill | Ngurangi stres listrik sajrone operasi terus-terusan |
| Mesin ngecor injeksi | Nambah stabilitas drive motor |
| Mesin gambar kawat | Njaga transmisi daya lancar |
| Mesin tekstil | Ndhukung operasi jangka panjang sing stabil |
| Sistem testing | Ngapikake konsistensi listrik |
Reaktor Link DC dianjurake nalika sistem VFD ngalami:
| Kondisi Sistem | Dianjurake Tujuan |
|---|---|
| Fluktuasi arus DC sing kerep | Ngurangi arus ripple |
| Voltase-sumber VFD karo kapasitor nyaring | Nglindhungi kapasitor bus DC |
| Pasokan trafo kapasitas gedhe | Ngapikake stabilitas daya |
| Ketidakseimbangan voltase telung fase | Ngurangi stres listrik |
| Akselerasi lan deceleration sing kerep | Ngapikake linuwih inverter |
| Syarat kualitas daya dhuwur | Ngurangi impact harmonik |
Tuladha: CDL-600-0600-EIDA
| Kode | Katrangan |
|---|---|
| CDL | Seri Reaktor Link DC |
| 600 | Tingkat Tegangan (600 = 690VDC) |
| 0600 | Dirating Saiki (0600 = 600A, 2500 = 2500A) |
| EI | Struktur Inti (EI = Inti Tiga Fase, UI = Inti Fase Tunggal) |
| D | Struktur Instalasi (D = Instalasi Vertikal, W = Instalasi Horizontal) |
| A | Bahan Penggulung (A = Aluminium, C = Tembaga) |
| Paramèter | Spesifikasi |
|---|---|
| Jinis produk | VFD DC Link Reaktor |
| Posisi Instalasi | Sirkuit bus DC antarane rectifier lan inverter |
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi operasi | 50Hz / 60Hz / Kustomisasi nganti 500Hz |
| Rated Saiki | 5A - 3800A |
| Tegangan Drop | 0,5% / 1% / 2% / 4% |
| Kapabilitas Overload | 1,5 kaping dirating saiki kanggo 60 detik, interval 1 jam |
| Kekuwatan dielektrik | 3000VAC / 50Hz / 5mA / 1 Min |
| Ketahanan Isolasi | ≥100MΩ ing 1000VDC |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155 ℃) |
| Flame Retardant Grade | UL94V-2 |
| Tingkat Noise | ≤65dB (dites ing jarak horisontal 1 meter) |
| Service Life | ≥15 taun |
| Standar sing ditrapake | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric duwe spesialisasi ing komponen elektronik daya khusus, kalebu Reaktor Link DC, Reaktor AC, resistor rem, trafo, lan solusi listrik sing gegandhengan.
Kanthi kemampuan teknik profesional lan proses manufaktur sing dikontrol, Dufew nyedhiyakake solusi reaktor sing dipercaya kanggo sistem VFD, otomatisasi industri, lan aplikasi konversi daya.
Produksi Dufew kalebu:
- Pengolahan inti baja silikon presisi
- Manufaktur struktur magnetik celah udara sing disegmentasi
- Produksi gulungan tembaga lan aluminium
- Perawatan impregnasi vakum
- Proses curing suhu dhuwur
- Tes kinerja listrik
Saben reaktor ngalami prosedur inspeksi sing ketat, kalebu:
| Item Inspeksi | tujuane |
|---|---|
| Pengujian resistensi isolasi | Priksa keandalan insulasi |
| Dielektrik tahan testing | Konfirmasi kinerja safety listrik |
| Pengujian induktansi | Priksa karakteristik reaktor sing dibutuhake |
| Tes kenaikan suhu | Verifikasi kinerja termal |
| Tes bising | Ngontrol tingkat gangguan operasi |
| Inspeksi penampilan | Konfirmasi kualitas produksi |
Dufew nyedhiyakake solusi khusus adhedhasar voltase sing dirating, kisaran saiki, induktansi, penurunan voltase, struktur instalasi, ruang kabinet, lan syarat material gulung. Desain bisa dicocogake kanggo kahanan electrical lan mechanical beda kanggo mesthekake integrasi tepat karo sistem drive customer.
Layanan kalebu manufaktur OEM, desain reaktor sing disesuaikan, dokumentasi teknis, lan dhukungan teknik aplikasi, ngewangi pelanggan ngatasi syarat proyek tartamtu saka pilihan produk liwat integrasi sistem.
Produk Dufew diprodhuksi miturut standar industri sing diakoni lan syarat kualitas.
Standar sing ditrapake kalebu:
| Standar | Katrangan |
|---|---|
| ISO 9001 | Sistem Manajemen Mutu |
| IEC289:1987 | Standar Reaktor |
| GB10229-88 | Standar Reaktor (Setara karo IEC289:1987) |
| JB9644-1999 | Reaktor kanggo Semikonduktor Listrik Drives |
| CE | Persyaratan kepatuhan produk |
Dufew nyedhiyakake solusi kemasan standar ekspor kanggo njamin transportasi sing aman lan kinerja produk sing dipercaya.
- Proteksi tahan kelembapan
- Struktur mbenakake tahan guncangan
- Kasus kayu ekspor sing dikuatake kanggo reaktor gedhe
- Label produk lan dokumen teknis
- Rekaman inspeksi pra-pengiriman
Saben unit dipriksa sadurunge dikirim kanggo mesthekake yen paramèter listrik lan syarat mekanik cocog karo spesifikasi pelanggan.
Dufew ndhukung:
- Produksi batch
- proyek OEM
- Pengiriman internasional
- Syarat kemasan sing disesuaikan
| Dimensi Perbandingan | VFD DC Link Reaktor | Reaktor AC Tiga Fase Standar |
|---|---|---|
| Posisi Instalasi | Dipasang ing bagean bis DC antarane rectifier lan inverter | Dipasang ing sisih input AC utawa sisih output AC saka sistem VFD |
| Desain Inti Magnetik | Segmented air-gap inti dirancang kanggo DC saiki karo komponen ripple AC | Inti magnetik konvensional dirancang kanggo fluks magnetik AC simetris |
| Fungsi Utama | Gamelan DC ripple saiki, nambah stabilitas bus DC, nyuda kaku ing komponen DC | Ngurangi harmonik AC, mbatesi arus lonjakan, lan ningkatake kualitas gelombang AC |
| Kondisi Operasi | Dianggo ing kahanan bias DC lan mbutuhake desain tahan jenuh | Makarya ing kahanan magnetik AC gantian |
| Nilai Aplikasi Khas | Nglindhungi kapasitor DC lan nambah stabilitas operasi inverter | Nambah kualitas daya sisih AC lan proteksi sisih motor |
A DC Link Reactor dipasang ing sirkuit bis DC kanggo Gamelan fluktuasi saiki lan nyuda ripple kaku ing komponen DC. Reaktor AC dipasang ing sisih AC kanggo ngontrol harmonik input utawa tegangan listrik output. Posisi instalasi lan syarat desain beda-beda.
Disaranake kanggo sistem VFD kanthi rating daya gedhe, ripple arus DC sing signifikan, owah-owahan beban sing kerep, utawa aplikasi sing mbutuhake stabilitas bus DC sing luwih apik.
Kanthi matesi arus ripple lan nyuda fluktuasi arus ngisi daya, reaktor nyuda stres termal lan listrik ing kapasitor DC, mbantu ningkatake linuwih lan umur layanan.
ya wis. Dufew ndhukung kustomisasi voltase sing dirating, kapasitas saiki, nilai induktansi, voltase drop, bahan gulung, dimensi, lan konfigurasi instalasi miturut syarat proyek.
Dufew Electric nyedhiyakake solusi Reaktor Link DC sing disesuaikan kanggo sistem VFD industri, peralatan konversi daya, lan aplikasi otomatisasi.
Kanthi kemampuan teknik profesional, proses manufaktur maju, lan kontrol kualitas sing ketat, Dufew mbantu para pelanggan nambah stabilitas bus DC, nyuda stres listrik, lan entuk operasi jangka panjang sing dipercaya.
Hubungi Dufew Electric kanggo desain reaktor khusus, kerjasama OEM, lan dhukungan proyek.
