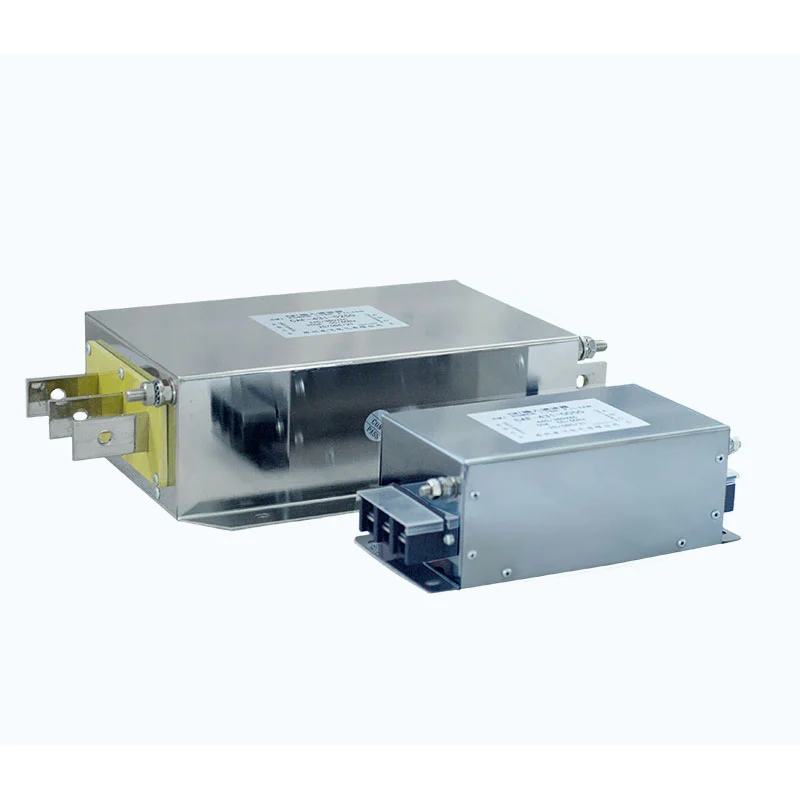

Filter sumber daya

Filter Sumber Daya dipasang ing antarane sumber daya sing mlebu lan input daya peralatan. Tujuan utamane yaiku ngontrol interferensi elektromagnetik (EMI) sing ditindakake liwat saluran listrik.

Peralatan elektronik daya kayata inverter, drive servo, lan pasokan listrik ngoper bisa ngasilake swara frekuensi dhuwur sajrone operasi ngoper. Peralatan listrik eksternal lan jaringan listrik uga bisa ngenalake gangguan frekuensi dhuwur sing ora dikarepake menyang jalur pasokan sing padha.

Filter kasebut nyedhiyakake impedansi kanggo komponen frekuensi dhuwur sing ora dikarepake iki nalika ngidini sumber daya normal bisa liwat.

Iki dirancang kanggo bisa digunakake ing loro arah:

- Ngurangi gangguan frekuensi dhuwur sing diasilake dening peralatan lan ditindakake menyang jaringan listrik

- Ngurangi RF eksternal lan gangguan listrik sing mlebu peralatan liwat jalur pasokan

- Ngilangi interferensi mode umum lan mode diferensial

- Ngurangi kamungkinan gangguan antarane peralatan elektronik jejer

Filter kasebut digunakake minangka bagean saka kontrol EMI / EMC peralatan lan sistem pemadaman gangguan saluran listrik.

Sirkuit Filter lan Prinsip Operasi

Filter nggunakake kombinasi chokes mode umum, kapasitor X, kapasitor Y, lan komponen resistive kanggo mbentuk jaringan nyaring low-pass.

Common-Mode Choke

Keselak mode umum nyedhiyakake impedansi dhuwur kanggo gangguan frekuensi dhuwur mode umum nalika ngidini arus suplai normal.

X kapasitor

Kapasitor X disambungake ing konduktor daya lan menehi dalan kanggo gangguan frekuensi dhuwur mode diferensial.

Y kapasitor

kapasitor Y nyedhiyani path kontrol antarane konduktor daya lan lemah utawa referensi sasis kanggo gangguan umum-mode cocok.

Resistor

Gumantung ing konfigurasi sirkuit, komponen resistif bisa digunakake kanggo discharge kapasitor lan sirkuit damping.

Sirkuit gabungan nyedhiyakake gangguan interferensi mode umum lan mode diferensial sajrone sawetara frekuensi sing ditemtokake.

Single-Stage lan Two-Stage Filtering

Filter bisa nggunakake struktur siji-tataran utawa loro-tataran.

Nyaring siji-tataran cocok kanggo aplikasi ing ngendi tingkat gangguan bisa dikontrol kanthi siji bagean nyaring lan papan instalasi diwatesi.

Nyaring rong tahap nyedhiyakake atenuasi tambahan ing endi peralatan kasebut beroperasi ing lingkungan elektromagnetik sing luwih nuntut.

Konfigurasi sing cocog kudu ditemtokake miturut peralatan, karakteristik interferensi, atenuasi sing dibutuhake, lan kahanan instalasi.

Spesifikasi Listrik

Spesifikasi ing ngisor iki ditrapake kanggo konfigurasi produk sing cocog. Seri Filter Dufew Electric sing beda-beda bisa uga duwe kisaran voltase lan arus sing beda.

* Informasi teknis sing diwenehake uga nyathet 2500VDC / 60s kanggo kekuatan dielektrik line-to-ground. Nilai sing ditrapake kudu dikonfirmasi saka spesifikasi pungkasan kanggo model sing dipilih.

Identifikasi Model

Sebutan model sing khas yaiku: CAF-4 3 1-0010

Sebutan model kudu dipriksa karo spesifikasi produk lan papan jeneng sing ditrapake sadurunge pesen.

Fitur Utama

Common-Mode lan Diferensial-Mode Suppression

Sirkuit panyaring alamat interferensi frekuensi dhuwur mode umum lan mode diferensial, supaya bisa digunakake ing ngendi ana macem-macem jinis EMI sing ditindakake.

Kontrol Interferensi Bidirectional

Filter kasebut bisa nyuda gangguan sing diasilake dening peralatan sing disambungake lan ditindakake menyang jaringan pasokan, uga mbatesi gangguan frekuensi dhuwur eksternal sing mlebu liwat sambungan listrik.

5 kHz--30 MHz Range Filtering

Rentang panyaring sing ditemtokake nyakup interferensi frekuensi dhuwur sing ana gandhengane karo elektronik daya ngoper lan peralatan elektronik liyane.

Konfigurasi Single- utawa Two-Stage

Struktur nyaring bisa dipilih miturut tingkat gangguan lan syarat instalasi.

Struktur Kompak

Konstruksi terpadu cocok kanggo instalasi ing lemari kontrol lan enclosures listrik ing ngendi papan dipasang diwatesi.

Aplikasi Khas

Filter kasebut dirancang kanggo peralatan elektronik listrik fase siji sing kudu dikontrol EMI. Bisa digunakake ing inverter siji-phase, servo drive, ngoper sumber daya, pengontrol, mesin bordir, mesin engraving, peralatan kontrol industri, lan peralatan elektronik liyane diinstal ing lingkungan EMI-sensitif.

Filter kasebut uga bisa digunakake ing instalasi listrik ing ngendi macem-macem piranti elektronik beroperasi ing jaringan daya sing padha lan gangguan sing ditindakake bisa mengaruhi operasi peralatan utawa kinerja sistem.

Nalika Nganggep Filter Power Supply

Filter bisa uga cocog nalika peralatan ngalami gejala sing gegandhengan karo gangguan kayata:

- Mati sing ora dikarepke

- Pemicu palsu utawa operasi ora normal

- Interferensi komunikasi utawa kontrol

- Swara listrik sing gedhe banget

- gangguan Power-line antarane peralatan jejer

Gejala kasebut bisa duwe macem-macem panyebab. Sadurunge milih panyaring, sumber masalah kasebut kudu diidentifikasi. Filter ora ngganti langkah-langkah koreksi kanggo kakehan, grounding sing salah, kegagalan insulasi, kesalahan peralatan, utawa masalah listrik liyane.

Pilihan Produk

Pilihan Filter kudu nimbang voltase sumber peralatan, saiki dirating, frekuensi operasi, konfigurasi siji-phase, kinerja nyaring dibutuhake, dimensi instalasi, cara grounding, suhu lingkungan, lan tingkat pangayoman.

Kanggo konfigurasi fase siji sing ditemtokake, rating filter sing disaranake kira-kira 1.2-1.5 kaping arus dirating peralatan. Pilihan pungkasan uga kudu nimbang saiki beban nyata, kahanan kakehan, suhu operasi, lan spesifikasi pabrikan.

Kanggo pilihan model, pelanggan bisa nyedhiyani model peralatan, voltase sumber, saiki dirating, frekuensi operasi, wiring diagram, dimensi instalasi, gejala gangguan, lan lingkungan operasi.

Pandhuan Instalasi

Instalasi sing bener penting banget kanggo nyuda EMI frekuensi dhuwur.

1. Konfirmasi Rating Listrik

Priksa voltase lan arus peralatan sadurunge instalasi. Filter sing dipilih kudu cocog karo pasokan peralatan lan arus operasi.

2. Priksa Filter

Priksa omah, terminal, titik pemasangan, label identifikasi, lan tandha kabel. Aja nginstal unit rusak.

3. Instal Cedhak kanggo Equipment

Instal saringan minangka cedhak praktis kanggo entri daya peralatan sing dilindhungi. Kanggo instalasi kabinet, panyaring bisa dipasang ing permukaan pemasangan logam sing cocog miturut syarat instalasi.

4. Sambungake ing Seri

Sambungake panyaring antarane sumber daya sing mlebu lan input peralatan miturut diagram kabel sing ditrapake. Tindakake terminal input lan output sing ditandhani ing ngendi arah sambungan sing ditemtokake ditemtokake.

Terminal grounding kudu disambungake kanthi andal.

5. Kapisah Input lan Output Wiring

Aja mbendel kabel input filter lan kabel output bebarengan.

Interferensi frekuensi dhuwur bisa digandhengake antarane konduktor input lan output kanthi rapet lan ngliwati sirkuit panyaring. Wiring sisih input lan sisih mbukak kudu diarahake kanthi kapisah lan dipisahake kanthi praktis.

Konduktor grounding kudu cendhak lan duwe impedansi sing cukup sithik kanggo instalasi.

6. Test Sawise Instalasi

Sawise mriksa kabel lan grounding:

1. Konfirmasi kabeh sambungan terminal.

2. Priksa pemisahan kabel input / output.

3. Energize peralatan.

4. Mirsani status operasi lan kahanan weker.

5. Verifikasi apa gangguan asli wis suda.

Integrated Single-Phase Filter vs Unit Filter Kapisah

Kanggo peralatan siji-phase kompak, Déwan Filter terpadu bisa nyuda jumlah komponen dibutuhake kanggo instalasi.

Kinerja EMI sing nyata gumantung saka sirkuit panyaring, kondisi listrik, grounding, rute kabel, lan kualitas instalasi. Struktur terintegrasi dhewe ora kudu dianggep minangka jaminan atenuasi EMI sing unggul tanpa data tes khusus aplikasi.

Manufaktur lan Kontrol Kualitas

Dufew Electric ngasilake komponen elektronika daya kalebu resistor, sistem rem, reaktor, saringan, trafo, lan komponen listrik sing disesuaikan.

Kanggo saringan sumber daya, produksi lan pamriksa bisa kalebu:

Inspeksi Komponen → Majelis Filter → Tes Listrik → Inspeksi Akhir → Kemasan

Gumantung ing konfigurasi produk, inspeksi bisa uga kalebu:

- Verifikasi spesifikasi komponen

- Inspeksi terminal lan sambungan

- Pengujian ketahanan isolasi

- Pengujian kekuatan dielektrik

- Tes kinerja listrik

- Inspeksi dimensi

- Inspeksi produk pungkasan

Cathetan teknis lan dokumentasi tes sing ditrapake bisa diwenehake miturut syarat produk lan proyek.

Sertifikasi lan Jaminan Kualitas

Dufew Electric nduweni sertifikasi ISO lan CE sing ndhukung manajemen kualitas lan aktivitas kepatuhan produk.

Sertifikat lan dokumen teknis sing ditrapake kudu dikonfirmasi miturut model sing dipilih, konfigurasi produk, lan pasar sing dituju.

Packaging lan Pangiriman

Pesenan internasional bisa diatur miturut jumlah produk, dimensi, tujuan, lan syarat pangiriman.

Angkutan laut, angkutan udara, kiriman ekspres, utawa forwarder sing dipilih pelanggan bisa digunakake yen cocog. Packaging dipilih miturut struktur produk lan kahanan transportasi.

Pitakonan sing Sering Ditakoni

Q1: Apa Filter Sumber Daya digunakake kanggo?

Iki dipasang ing input daya peralatan elektronik kanggo nyuda gangguan elektromagnetik sing ditindakake liwat saluran listrik. Aplikasi umum kalebu inverter siji-phase, drive servo, pasokan daya switching, lan pengontrol.

Q2: Apa jinis gangguan sing bisa ditindhes?

Filter kasebut dirancang kanggo ngatasi interferensi frekuensi dhuwur mode umum lan mode diferensial. Rentang panyaring sing ditemtokake yaiku 5 kHz--30 MHz kanggo konfigurasi sing ditrapake.

Q3: Where kudu Filter diinstal?

Sampeyan kudu diinstal minangka cedhak praktis kanggo input daya peralatan dilindhungi. Kabel sisih input lan sisih output kudu dipisahake kanggo nyuda kopling elektromagnetik sing bisa ngliwati panyaring.

Q4: Bisa digunakake karo inverter siji-phase lan drive servo?

ya wis. Iki ditrapake kanggo aplikasi kalebu inverter fase siji, drive servo, pasokan listrik, pengontrol, lan peralatan elektronik sing padha, yen rating listrik kompatibel.

Q5: Kepiye cara milih arus sing dirating?

Pilihan kudu nimbang piranti dirating lan saiki operasi nyata, voltase sumber, kondisi operasi, lan specification Filter. Pandhuan pilihan sing diwenehake nyaranake kira-kira 1.2--1.5 kaping arus dirating peralatan.

Q6: Bisa Filter ngilangi overvoltage inverter utawa bentet overcurrent?

Bisa mbantu nalika gejala kasebut disebabake utawa saya tambah amarga gangguan elektromagnetik utawa gangguan saluran listrik. Yen kesalahan kasebut amarga kakehan, grounding sing salah, masalah insulasi, utawa kesalahan peralatan internal, panyebab utama kudu ditangani kanthi kapisah.

Q7: Apa konfigurasi filter bisa disesuaikan?

Rating listrik, struktur nyaring, dimensi instalasi, lan spesifikasi liyane bisa dievaluasi miturut peralatan lan syarat aplikasi.

Q8: Apa dhuwur instalasi mengaruhi saiki dirating?

ya wis. Ndhuwur 1.000 m, boros panas sing suda bisa uga mbutuhake derating arus. Informasi teknis sing diwenehake nemtokake ketinggian maksimal 2.000 m lan nyaranake 15% derating saiki ing ndhuwur 1.000 m. Persyaratan pungkasan kudu dikonfirmasi kanggo model sing dipilih.

Produsen Filter Power Supply ing China

Dufew Electric nyuplai saringan sumber daya kanggo inverter siji-phase, drive servo, sumber daya switching, pengontrol, lan peralatan elektronik daya liyane. Filter nggunakake komponen nyaring mode umum lan mode diferensial kanggo nyuda EMI sing ditindakake liwat sambungan daya.

Kanggo pilihan produk, nyedhiyani voltase peralatan, saiki dirating, frekuensi operasi, kahanan instalasi, lan informasi gangguan kasedhiya kanggo review konfigurasi.
