Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

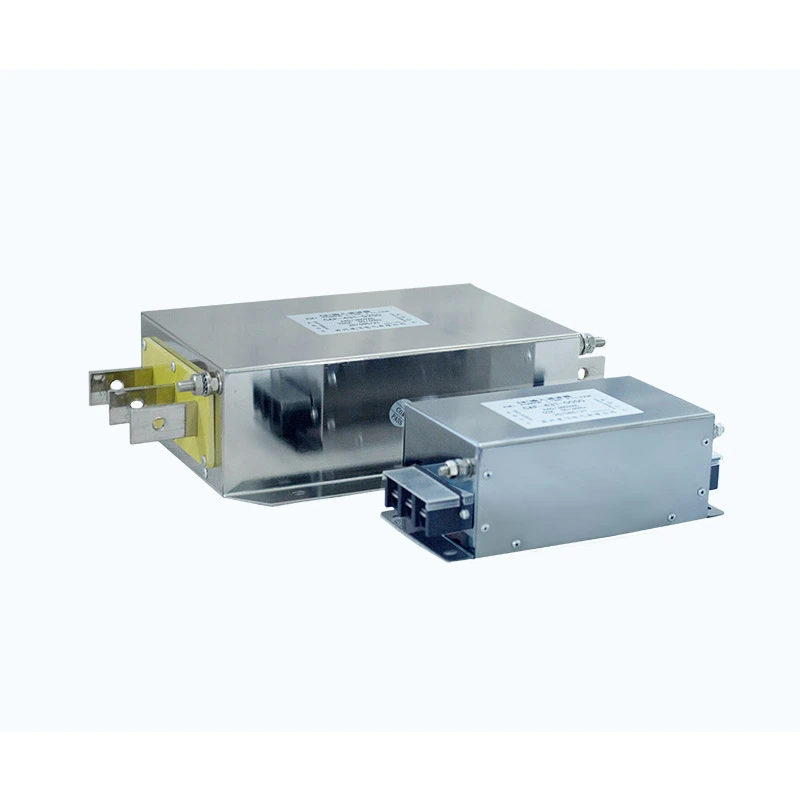

Filter Output dipasang ing antarane terminal output VFD lan terminal input motor kanggo nambah kualitas sinyal listrik sing dikirim menyang motor.
Kanthi nggabungke sirkuit nyaring multi-tataran karo komponen Magnetik optimized, attenuates gangguan ngoper frekuensi dhuwur kui dening operasi inverter PWM lan nyuda kaku electrical ing terminal motor.
Desain mbantu nyilikake:
- Komponen harmonik frekuensi dhuwur
- Pulsa spike voltase disebabake ngoper cepet
- tekanan dv/dt ing isolasi motor
- Interferensi elektromagnetik liwat kabel motor
Sistem insulasi nyedhiyakake:
- Line-to-line: 1500VDC / 60S
- Line-to-ground: 2500VDC / 60S
Kanthi resistensi insulasi ing ndhuwur 100MΩ, kemampuan kakehan 1,4 kaping dirating saiki kanggo 1 menit, lan dhukungan kanggo jarak kabel motor nganti 400m kanthi kabel sing dilindhungi, solusi Dufew cocok kanggo sistem drive industri sing nuntut.
| Paramèter | Spesifikasi |
|---|---|
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi operasi | 50Hz / 60Hz / Nganti 500Hz |
| Rated Saiki | 5A - 1600A |
| Kekuwatan dielektrik | Line-to-line: 1500VDC (60S); Line-to-ground: 2500VDC (60S) |
| Ketahanan Isolasi | ≥100MΩ (1000VDC) |
| Kapabilitas Overload | 1,4 kaping dirating saiki kanggo 1 menit (interval ≥15 menit) |
| Panjang Kabel Maksimal | Kabel tameng: 400m; Kabel unshielded: 300m |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | T40 / Kelas F (155 ℃) |
| Flame Retardant Grade | UL94V-2 |
| Produk Standard | GB/T15287/8 |
CAF-4 3 2-0600
| Kode | Katrangan |
|---|---|
| CAF | Seri Filter Listrik Dufew |
| 4 | Tingkat Tegangan (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Nomer Fase (3 = Tiga fase, 1 = Fase Tunggal) |
| 2 | Jinis Filter (1 = Filter Input, 2 = Filter Output) |
| 0600 | Dirating Saiki (0600 = 600A) |
Kabel motor dawa bisa ngenalake kapasitansi sing disebarake, sing bisa nambah gangguan arus lan frekuensi dhuwur. Desain sirkuit magnetik sing dioptimalake mbantu nyuda dampak kapasitansi kabel, nambah stabilitas gelombang output, lan nyuda radiasi frekuensi dhuwur, nggawe filter cocok kanggo instalasi motor remot. Ndhukung kabel shielded nganti 400m lan kabel unshielded nganti 300m.
Operasi switching PWM bisa ngasilake voltase kanthi cepet lan tekanan frekuensi dhuwur ing gulungan motor. Filter output mbantu nyuda impact dv / dt lan stres spike voltase, mbatesi penuaan insulasi sing disebabake ngoper pulsa lan ningkatake linuwih layanan motor sakabèhé.
Struktur panyaring multi-tataran mbantu nyuda gangguan ganti frekuensi dhuwur uga gangguan mode umum lan mode diferensial. Iki bisa nambah kinerja EMC lan nyuda gangguan ing sistem sing dilengkapi kontrol sensitif lan peralatan ngawasi.
Desain nyaring utamane target komponen frekuensi dhuwur nalika njaga energi frekuensi dhasar sing dibutuhake kanggo operasi motor normal. Iki mbantu njaga output torsi motor sing stabil, nyuda kerugian tambahan, lan ndhukung operasi terus-terusan sing dipercaya.
Desain kompak ndhukung instalasi vertikal lan horisontal lan bisa nampung tata letak kabinet sing beda. Rating voltase lan saiki sing disesuaikan uga kasedhiya kanggo nyukupi aplikasi industri tartamtu lan syarat proyek OEM.
Filter Output Dufew cocok kanggo aplikasi ing ngendi kabel motor dawane ngluwihi 50 meter, uga peralatan mesin servo tliti dhuwur, sistem drive sinkron multi-motor, lan jalur produksi sing dilengkapi peralatan inspeksi sensitif. Uga cocog kanggo crane lan peralatan ngecor injeksi sing mbutuhake akselerasi lan rem sing kerep.
Aplikasi umum kalebu otomatisasi industri, mesin CNC, elevator, peralatan port, mesin tekstil, mesin cetakan injeksi, lan sistem uji coba.
| Dimensi Perbandingan | Filter Output Profesional Dufew | Solusi Nyaring Output Standar |
|---|---|---|
| Struktur Filtering | Desain nyaring multi-tataran kanggo gangguan switching PWM | Struktur nyaring prasaja kanthi redaman frekuensi winates |
| Aplikasi Utama | Supresi harmonik sisih motor lan pengurangan stres dv/dt | dandan wangun gelombang output dhasar |
| Kapabilitas Kabel Panjang | Ndhukung aplikasi kabel motor jarak adoh nganti kabel terlindung 400m | Kinerja bisa mudhun kanthi jarak kabel sing luwih dawa |
| Proteksi Motor | Mbantu nyuda stres insulasi sing disebabake dening pulsa voltase ngalih | Perlindhungan winates marang stres frekuensi dhuwur |
| Integrasi Sistem | Cocog kanggo presisi lan sistem drive industri | Utamane digunakake kanggo aplikasi umum |
Dufew Electric duwe spesialisasi ing komponen elektronika daya industri, kalebu saringan, reaktor, resistor rem, lan solusi listrik sing disesuaikan.
Kanthi pengalaman teknik ing komponen magnetik lan aplikasi sistem drive, Dufew nyedhiyakake solusi khusus kanggo tingkat voltase sing beda-beda, kisaran saiki, lan syarat instalasi.
Kapabilitas manufaktur Dufew nyakup pangolahan komponen magnetik, penggulungan presisi, perawatan insulasi, verifikasi parameter listrik, lan uji kinerja, njamin kualitas produksi sing konsisten lan kinerja produk sing dipercaya.
Kontrol kualitas kalebu resistensi insulasi, tahan dielektrik, kenaikan suhu, kinerja listrik, lan inspeksi tampilan. Saben tahapan dirancang kanggo verifikasi safety listrik, stabilitas operasi, lan kualitas sakabehe produk rampung.
Dufew ndhukung manufaktur OEM, desain khusus, dokumentasi teknis, lan dhukungan teknik aplikasi kanggo nyukupi syarat industri sing beda-beda. Dokumentasi kualitas kalebu sertifikasi manajemen kualitas ISO, sertifikasi CE, lan laporan uji coba produk.
Dufew ngetrapake kemasan standar ekspor kanggo njamin transportasi komponen listrik industri sing aman.
Solusi kemasan kalebu:
- Proteksi tahan kelembapan
- Shock-tahan mbenakake
- Kasus kayu sing dikuatake kanggo model gedhe
- Label identifikasi produk
- Dokumen teknis
Saben produk dipriksa sadurunge dikirim kanggo mesthekake tundhuk karo syarat pelanggan.
Filter output utamane target komponen switch frekuensi dhuwur, gangguan PWM, lan gangguan elektromagnetik ing sisih motor. Reaktor output utamane nyuda tingkat kenaikan voltase, mbatesi dampak saiki, lan nambah kahanan gelombang output.
Kanggo aplikasi sing nuntut, solusi sing cocog gumantung karo dawa kabel, jinis motor, lan syarat EMC.
ya wis. Kanthi nyuda komponen frekuensi dhuwur sing diasilake dening switch inverter, bisa mbantu nyuda getaran elektromagnetik lan nambah kahanan operasi motor.
Kabel dawa nambah kapasitansi sing disebarake lan bisa nggedhekake gangguan frekuensi dhuwur. Nyaring sing tepat mbantu nyuda stres listrik sing gegandhengan karo kabel lan nambah stabilitas sistem.
ya wis. Dufew nyedhiyakake solusi khusus kalebu rating voltase, kapasitas saiki, karakteristik nyaring, dimensi, lan struktur instalasi miturut syarat pelanggan.
