Filter Input

Ing sistem otomatisasi industri modern, VFD lan piranti elektronik daya ngasilake swara ganti frekuensi dhuwur lan gangguan harmonik sajrone operasi. Gangguan iki bisa nyebabake pengontrol, sistem komunikasi, sensor, lan peralatan sensitif liyane sing cedhak.

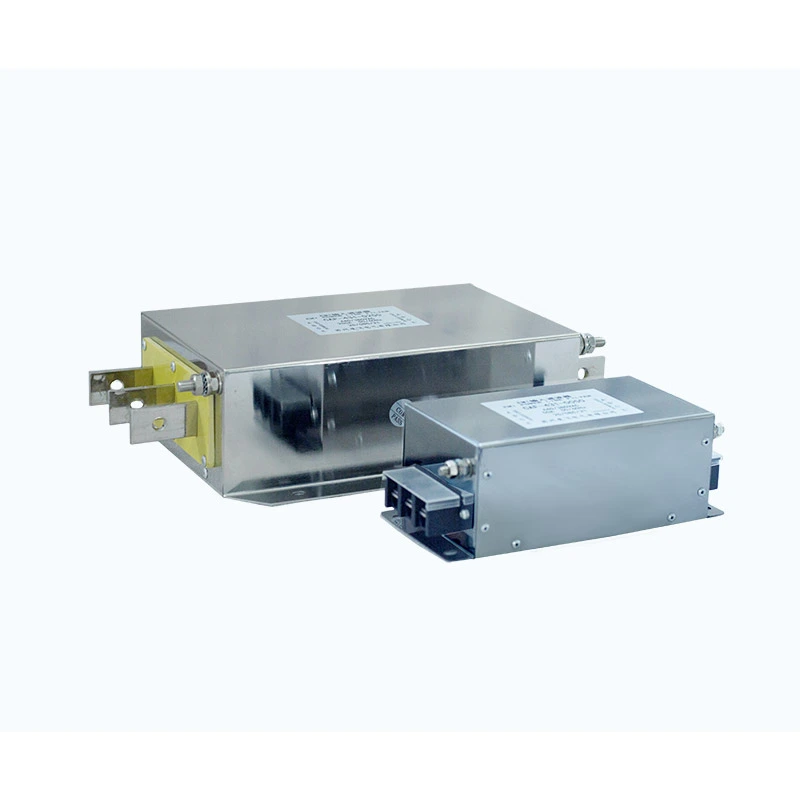

Filter Input Listrik Dufew dipasang ing seri antarane sumber daya lan terminal input VFD utawa servo drive kanggo nyuda jalur transmisi gangguan elektromagnetik antarane sistem drive lan jaringan listrik.

Filter kasebut nggunakake struktur panyaring EMC multi-tataran nggabungake komponen magnetik, kapasitor, lan desain redaman sing dioptimalake kanggo nyuda interferensi mode umum lan mode diferensial ing sawetara frekuensi sing amba.

Fitur desain utama kalebu:

- komponen Magnetik Low-mundhut kanggo kinerja nyaring stabil

- Optimized jaringan kapasitor kanggo dipatèni EMC

- Desain saiki bocor sing sithik kanggo kompatibilitas karo sistem proteksi

- Kinerja insulasi sing dhuwur kanggo lingkungan industri

- Konfigurasi instalasi IP00/IP20 fleksibel

Kanthi kinerja EMC sing dipercaya lan paramèter listrik sing bisa disesuaikan, Filter Input Dufew mbantu nambah stabilitas sistem ing aplikasi industri sing nuntut.

Kepiye Filter Input Ngapikake Kinerja Sistem VFD?

1. Ngurangi Interferensi elektromagnetik sing ditindakake

Piranti ngoper VFD ngasilake swara frekuensi dhuwur sing bisa ngliwati kabel listrik lan bali menyang jaringan listrik. Filter kasebut mbantu nyuda emisi sing ditindakake, mbatesi transmisi gangguan frekuensi dhuwur, nambah kinerja EMC, lan nyuda gangguan ing peralatan listrik sing cedhak.

2. Noise Common-Mode lan Differential-Mode Noise

Path interferensi sing beda mbutuhake cara panyaring sing beda. Struktur panyaring nggabungake pemadaman mode umum kanggo gangguan ing antarane saluran listrik lan lemah kanthi pemadaman mode diferensial kanggo interferensi antarane konduktor. Iki mbantu ningkatake kompatibilitas elektromagnetik ing lingkungan industri sing kompleks.

3. Ngapikake Stabilitas Jaringan Daya

Jaringan listrik industri bisa kena pengaruh fluktuasi voltase, gangguan switching, lan gangguan harmonik. Kanthi nyuda pengaruh gangguan kasebut ing sistem drive, saringan mbantu njaga operasi peralatan sing stabil lan menehi perlindungan tambahan kanggo komponen listrik sing sensitif.

4. Ndhukung Aplikasi Kabel Long lan Multi-Drive

Masalah EMC bisa dadi luwih katon ing sistem kanthi macem-macem drive utawa pengaturan kabel motor dawa. Desain kasebut cocog kanggo instalasi multi-drive, aplikasi kabel dawa, lemari kontrol kapadhetan dhuwur, lan sistem otomatisasi industri sing mbutuhake kinerja EMC sing konsisten.

Fitur Desain Utama

Struktur Filter EMC Tiga Tahap

Struktur telung tahap sing dioptimalake nyedhiyakake atenuasi ing rentang frekuensi rendah, pertengahan, lan frekuensi dhuwur, mbantu nyuda macem-macem jinis gangguan listrik lan njaga kinerja nyaring sing efektif ing kahanan operasi sing beda-beda.

Low Leakage Design Saiki

Struktur kapasitor grounding dioptimalake kanggo mbatesi arus bocor sing ora perlu nalika njaga kompatibilitas karo piranti perlindungan bocor. Iki ndhukung operasi stabil ing sistem listrik industri.

Sistem Insulasi Reliabilitas Tinggi

Sistem insulasi dirancang kanggo panggunaan industri jangka panjang, kanthi kekuatan dielektrik line-to-line nganti 1500VDC / 60S, kekuatan dielektrik line-to-ground nganti 2500VDC / 60S, lan resistensi insulasi ≥100MΩ ing 1000VDC.

Skenario Aplikasi

Solusi Filter Input Dufew digunakake akeh ing aplikasi sing mbutuhake kinerja EMC lan stabilitas listrik.

Spesifikasi Teknis

Kapabilitas Manufaktur & Jaminan Kualitas

Dufew Electric spesialisasi ing komponen elektronika daya industri kalebu saringan EMC, reaktor, resistor rem, lan solusi listrik sing disesuaikan.

Liwat proses manufaktur sing dikontrol lan tes kinerja listrik, Dufew njamin kualitas produk sing dipercaya kanggo aplikasi industri.

Kontrol kualitas kalebu:

- Inspeksi komponen

- Tes kinerja listrik

- Pengujian ketahanan isolasi

- Tahan testing voltase

- Verifikasi fungsional

Dufew terus nambah sistem manajemen kualitas lan standar produk.

Sertifikasi lan dokumen teknis kalebu:

- Sistem Manajemen Mutu ISO 9001

- Sertifikasi CE

- Laporan tes produk

- Dokumentasi teknis khusus

Dufew ndhukung manufaktur OEM, desain khusus, lan kerjasama teknik kanggo pelanggan global.

Packaging & Pangiriman

Dufew nyedhiyakake solusi kemasan berorientasi ekspor kanggo nglindhungi komponen listrik sajrone transportasi.

Packaging kalebu:

- Proteksi kelembapan

- Shock-tahan mbenakake

- Kemasan sing dikuatake kanggo model gedhe

- Label identifikasi produk

- Dokumen teknis kanthi kiriman

Saben saringan dipriksa sadurunge dikirim kanggo mesthekake tundhuk karo syarat pelanggan.

FAQ

Q1: Apa tujuan Filter Input ing sistem VFD?

Iki mbantu nyuda gangguan elektromagnetik sing diasilake sajrone operasi VFD, nambah kinerja EMC, lan nglindhungi komponen listrik saka gangguan daya eksternal.

Q2: Ngendi filter iki kudu diinstal?

Dipasang ing antarane sumber daya lan terminal input VFD utawa servo drive kanggo nyuda transmisi gangguan liwat jaringan daya lan nambah stabilitas sistem.

Q3: Apa dawa kabel bisa ndhukung produk Dufew?

Gumantung ing kahanan instalasi, solusi Dufew bisa ndhukung kabel shielded nganti 400 meter lan kabel unshielded nganti 300 meter, mbantu njaga kinerja nyaring stabil ing aplikasi long-distance.

Q4: Apa Dufew bisa ngatur solusi panyaring EMC?

ya wis. Dufew nyedhiyakake solusi khusus kalebu rating voltase, kapasitas saiki, paramèter nyaring, dimensi mekanik, lan struktur instalasi miturut syarat aplikasi sing beda.

Solusi Filter EMC sing disesuaikan saka Dufew Electric

Dufew Electric nyedhiyakake solusi Filter Input khusus kanggo sistem VFD, drive servo, lan aplikasi otomatisasi industri.

Kanthi kemampuan teknik profesional, proses manufaktur sing dipercaya, lan kontrol kualitas sing ketat, Dufew mbantu para pelanggan nambah kinerja EMC, nyuda gangguan listrik, lan entuk operasi jangka panjang sing stabil.
