Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

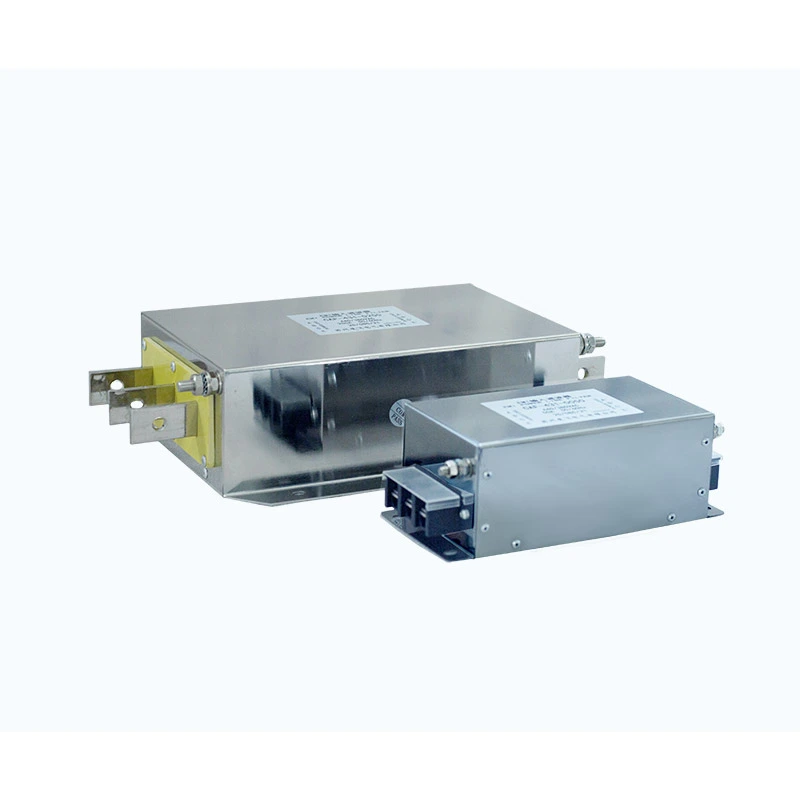

Dufew Electric Harmonic Filter dirancang kanggo sistem VFD lan beban nonlinear liyane sing ngasilake arus harmonik sajrone operasi. Dipasang ing sisih input saka sistem drive, iku nggunakake sirkuit LC dirungokake karo reaktor Filter, kapasitor daya, lan resistor damping non-induktif kanggo ngurangi harmonics urutan kurang milih lan nambah kualitas daya. Harmonik target khas kalebu pesenan kaping 5, 7, 11, lan 13, kanthi konfigurasi pungkasan ditemtokake dening voltase sistem, karakteristik beban, spektrum harmonik, lan kinerja nyaring sing dibutuhake.
Paramèter kinerja khas kalebu THDi <10% ing beban lengkap, THDv <5%, faktor daya ing ndhuwur 0,98, kenaikan suhu ≤80K, tingkat gangguan ≤65dB, lan kekuatan dielektrik nganti 3000VAC, miturut model sing dipilih lan kondisi operasi.
VFD, konverter, rectifier, lan beban nonlinier liyane bisa ngasilake arus harmonik sajrone konversi AC-DC lan operasi switching. Yen tingkat harmonik dadi gedhe banget, bisa nambah kerugian trafo lan kabel, nyebabake pemanasan tambahan, nyuda faktor daya, lan mengaruhi stabilitas peralatan listrik sing sensitif.
Kanggo jaringan daya industri kanthi macem-macem beban nonlinear, kontrol harmonik sing cocog mbantu njaga kahanan listrik sing stabil lan nyuda pengaruh arus harmonik ing sistem distribusi.
Parameter reaktor lan kapasitor dicocogake miturut sistem lan karakteristik harmonik kanggo nggawe jalur impedansi rendah ing frekuensi harmonik sing dipilih. Iki ngidini arus harmonik dialihake liwat saringan nalika njaga operasi frekuensi dhasar normal.
Resistor damping non-induktif digabungake menyang sirkuit panyaring kanggo ngontrol resonansi antarane filter, impedansi kothak, lan beban nonlinear. Iki mbantu mbatesi amplifikasi harmonik lan nyuda stres saiki sing gedhe banget ing komponen nyaring sajrone operasi terus.
Kinerja nyaring stabil gumantung ing koordinasi sing tepat saka induktansi reaktor, kapasitas kapasitor, resistensi damping, lan boros panas. Dufew nyetel paramèter kasebut miturut rating listrik lan kahanan operasi kanggo njaga kinerja sing dipercaya ing beban industri sing terus-terusan.
Pilihan Filter kudu adhedhasar karakteristik electrical nyata saka instalasi tinimbang daya dirating piyambak. Dufew ngevaluasi kahanan sistem kayata voltase, arus, kapasitas VFD, spektrum harmonik, THDi sing dibutuhake, lan lingkungan instalasi nalika ngembangake konfigurasi sing cocog.
Dhukungan teknik bisa nyakup analisis harmonik, pitungan parameter filter, konfigurasi listrik, struktur mekanik, lan pandhuan aplikasi. Pelanggan bisa nyedhiyakake data pangukuran harmonik, diagram garis tunggal, spesifikasi peralatan, utawa kondisi operasi kanggo evaluasi teknis.
Sirkuit nyaring sing disetel nyuda arus harmonik karakteristik sing diasilake dening VFD lan beban nonlinier liyane, mbantu ngedhunake distorsi gelombang arus lan nyuda sirkulasi harmonik liwat trafo, kabel, lan peralatan distribusi liyane.
Kanthi ngatasi efek saiki harmonik lan daya reaktif, saringan bisa mbantu nambah faktor daya, nyuda panjaluk daya reaktif, lan nyuda kerugian ing sistem distribusi listrik.
Ngurangi distorsi harmonik bisa nambah kahanan operasi trafo, peralatan distribusi, sistem otomatisasi industri, lan beban listrik liyane, utamane ing instalasi kanthi proporsi peralatan nonlinear sing dhuwur.
| Faktor Pilihan | Pertimbangan |
|---|---|
| Sistem Tegangan | 220V / 380V / 690V / 1140V |
| Jinis Muatan | VFD, konverter, beban industri nonlinier |
| Rated Saiki | Adhedhasar kapasitas peralatan sing disambungake |
| Kondisi Harmonik | Pengukuran THDi utawa analisis sistem |
| Target Kinerja | Tingkat reduksi harmonik sing dibutuhake |
| Kondisi Instalasi | Ruang kabinet lan syarat lingkungan |
Dufew bisa menehi rekomendasi konfigurasi filter sing cocog miturut syarat aplikasi sing nyata.
Solusi Filter Harmonik Dufew cocok kanggo sistem tenaga industri ing ngendi distorsi harmonik mengaruhi kinerja peralatan.
| Aplikasi | Syarat Utama |
|---|---|
| sistem VFD | Ngurangi distorsi arus harmonik |
| Multiple sistem drive | Ngapikake stabilitas jaringan daya |
| otomatisasi industri | Njaga operasi listrik sing dipercaya |
| Lift | Ngurangi impact harmonik sajrone akselerasi sing kerep |
| Crane lan peralatan ngangkat | Ndhukung operasi beban dinamis |
| sistem UPS | Ngapikake kualitas daya |
| Sistem pangisian daya baterei | Ngurangi pengaruh harmonik |
| Peralatan pemanasan induksi | Ngapikake kompatibilitas listrik |
| Sistem energi sing bisa dianyari | Ndhukung sambungan jaringan sing stabil |
Tuladha: HFL-4 3 1-0490
| Kode | Katrangan |
|---|---|
| HFL | Dufew Electric Harmonic Filter Series |
| 4 | Tingkat Tegangan (2=220V, 4=380V, 6=690V) |
| 3 | Nomer Fase (3 = Telung fase, 1 = Fase Tunggal) |
| 1 | Konfigurasi Filter |
| 0490 | Dirating Saiki (0490=490A) |
| Paramèter | Spesifikasi |
|---|---|
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi | 50Hz / 60Hz |
| Frekuensi Pembawa | 2 kHz - 6 kHz |
| Rated Saiki | 5A - 1200A |
| Kinerja nyaring | THDi <10%, THDv <5% |
| Faktor Daya | PF> 0,98 ing beban lengkap |
| Kapabilitas Overload | 120% dirating saiki kanggo 30 menit |
| Munggah Suhu | ≤80K |
| Tingkat Noise | ≤65dB |
| Kekuwatan dielektrik | 3000VAC / 50Hz / 10S |
| Ketahanan Isolasi | ≥100MΩ |
| Kelas Proteksi | IP00 / IP22 |
| Kelas Isolasi | Kelas F (155 ℃) |
| Standar | IEC61000 / GB / T14549-1993 |
Dufew Electric duwe spesialisasi ing komponen elektronika daya industri, kalebu saringan harmonik, reaktor, resistor rem, trafo, lan solusi listrik sing disesuaikan.
Kanggo produk nyaring harmonik, Dufew fokus ing:
- Manufaktur reaktor lan cocog parameter
- Pilihan lan integrasi kapasitor
- Verifikasi karakteristik resonansi
- Tes keamanan listrik
- Validasi kinerja
Saben produk ngalami pemeriksaan kalebu:
| Item Inspeksi | tujuane |
|---|---|
| Pengujian resistensi isolasi | Priksa keandalan insulasi |
| Dielektrik tahan testing | Konfirmasi keamanan listrik |
| Pengujian parameter listrik | Njamin kinerja desain |
| Tes kenaikan suhu | Verifikasi kemampuan termal |
| pamriksan pungkasan | Konfirmasi kualitas produksi |
Dufew ndhukung:
- Produksi OEM
- Solusi harmonik sing disesuaikan
- Kerjasama Teknik
- Dhukungan teknis adhedhasar proyek
Dokumentasi sing kasedhiya kalebu sertifikasi manajemen kualitas ISO, sertifikasi CE, lan laporan tes produk.
Dufew nyedhiyakake solusi kemasan standar ekspor kanggo produk listrik industri.
Packaging kalebu:
- Proteksi kelembapan
- Shock-tahan mbenakake
- Kasus kayu sing dikuatake kanggo model abot
- Label identifikasi produk
- Dokumen teknis kanthi kiriman
Saben unit dipriksa sadurunge dikirim kanggo mesthekake tundhuk karo spesifikasi pelanggan.
| Bandhingan | Filter Harmonik Kab | Filter Input EMI |
|---|---|---|
| Fungsi Utama | Ngurangi distorsi harmonik lan ningkatake kualitas daya | Ngilangi gangguan elektromagnetik |
| Target | Harmonik kaping 5 / 7 / 11 / 13 | Frekuensi dhuwur sing ditindakake lan swara sing dipancarake |
| Desain Sirkuit | Sirkuit LC sing disetel kanthi resistor damping | Jaringan panyaring EMI |
| Aplikasi | Sistem VFD lan beban nonlinier | peralatan elektronik sing sensitif EMC |
| Manfaat Utama | Ngurangi THDi lan stabilitas jaringan sing luwih apik | Ngurangi gangguan listrik |
Sirkuit panyaring khas nggunakake reaktor, kapasitor, lan resistor damping. Komponen kasebut bisa bebarengan kanggo nggawe jalur sing disetel kanggo frekuensi harmonik sing dipilih lan mbantu ningkatake kualitas daya sakabèhé.
Pilihan gumantung ing voltase sistem, nilai saiki, kapasitas VFD, karakteristik harmonik, syarat THDi, lan kahanan instalasi. Dufew menehi rekomendasi adhedhasar aplikasi tartamtu lan syarat operasi.
ya wis. Dufew bisa ngevaluasi asil pangukuran harmonik bebarengan karo paramèter sistem lan kinerja nyaring sing dibutuhake kanggo nemtokake konfigurasi sing cocog kanggo aplikasi kasebut.
Tilas utamane digunakake kanggo nyuda arus harmonik urutan rendah sing diasilake dening beban nonlinear, dene saringan EMI utamane ngatasi gangguan frekuensi dhuwur sing disebabake dening piranti ngalih.
Dufew Electric nyedhiyakake solusi khusus kanggo sistem VFD, peralatan otomatisasi industri, lan aplikasi konversi daya. Kanthi pengalaman teknik, proses manufaktur sing dikontrol, lan prosedur pamriksa kualitas, Dufew ndhukung pilihan filter, pencocokan parameter, lan konfigurasi khusus aplikasi adhedhasar syarat sistem sing nyata.
Hubungi Dufew Electric kanggo spesifikasi produk, evaluasi teknis, lan dhukungan proyek khusus.
