Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.
Ing VFD daya dhuwur lan sistem konversi daya, tataran rectifier ngowahi daya AC menyang daya DC sadurunge nyediakke bagean inverter. Sajrone proses konversi iki, arus bis DC bisa ngemot komponen ripple sing disebabake dening karakteristik pembetulan, fluktuasi beban, lan operasi regeneratif.

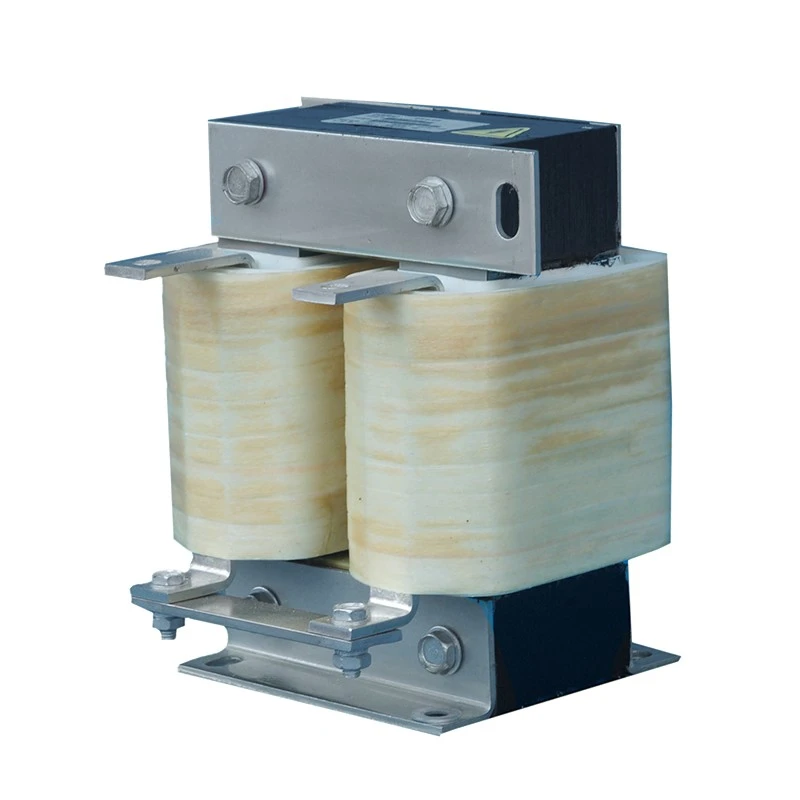

Dufew Electric DC Link Reactor dipasang ing seri antarane rectifier lan inverter bagean sirkuit bis DC. Kanthi nyediakake panyimpenan energi induktif, lancar variasi saiki, njaga aliran arus DC sing terus-terusan, lan nyuda stres listrik ing kapasitor DC lan piranti semikonduktor daya.
Ora kaya reaktor AC konvensional, dirancang khusus kanggo operasi arus DC sing terus-terusan. Struktur magnetik celah udara sing disegmentasi nambah resistensi bias DC, nyuda risiko jenuh magnetik, lan njaga kinerja induktansi sing stabil sajrone operasi industri jangka panjang.
Dufew nggunakake inti baja silikon sing digulung kadhemen sing kurang, sistem insulasi Kelas F, proses penggulungan presisi, lan teknologi impregnasi vakum kanggo entuk kinerja termal sing dipercaya, kekuatan insulasi, lan stabilitas mekanik.
Sajrone konversi AC-DC, fluktuasi voltase saka tahap rectifier bisa ngenalake arus ripple menyang bus DC. Reaktor smooths wangun gelombang DC, nyuda komponen ripple, lan nambah stabilitas input inverter nalika mbantu nyuda kaku ing kapasitor bus DC. Iki utamané migunani kanggo sistem drive daya dhuwur sing mbutuhake sumber energi DC stabil.
Ing aplikasi kanthi beban sing fluktuatif utawa kahanan daya sing ora stabil, pulsasi arus sing gedhe banget bisa mengaruhi operasi inverter. Kanthi nyuda diskontinuitas saiki lan njaga arus penyearah sing luwih terus-terusan, reaktor ndhukung switch inverter sing stabil lan mbantu nyuda kahanan operasi sing ora normal sajrone operasi dinamis.
Saiki ripple dhuwur bisa akselerasi kapasitor DC tuwa lan nambah kaku termal ing komponen daya. Desain sing dioptimalake mbatesi pulsasi saiki lan nyuda stres ripple ing kapasitor, mbantu nambah linuwih komponen bis DC lan ngluwihi umur layanan sistem drive sakabèhé.
Kanthi ngalusake karakteristik arus DC, reaktor bisa nambah kinerja listrik sistem konverter. Distorsi saiki sing suda nyumbang kanggo panggunaan energi sing luwih apik lan kompatibilitas sing luwih apik karo sistem listrik daya dhuwur.
Arus DC sing terus-terusan ngasilake medan magnet searah sing bisa nyebabake inti magnetik konvensional nyedhaki jenuh. Dufew nganggo struktur inti celah udara sing disegmentasi kanggo nyuda resiko jenuh DC nalika njaga induktansi stabil lan kinerja smoothing saiki sing efektif. Desain iki ndhukung operasi sing dipercaya ing beban DC sing terus-terusan.
Struktur nduwurke tumpukan dioptimalake kanggo operasi DC saiki dhuwur, mbantu nyuda mundhut resistensi DC lan kenaikan suhu nalika njaga kinerja listrik sing stabil lan manajemen panas sing efisien. Kanggo aplikasi dhuwur-saiki, struktur nduwurke tumpukan foil uga bisa kasedhiya kanggo nyuda ukuran sakabèhé lan nambah boros panas.
Proses impregnasi vakum nguatake sistem insulasi lan nambah resistensi kelembapan, kekuatan mekanik, lan resistensi getaran. Digabungake karo desain struktur sing dioptimalake, ndhukung operasi jangka panjang sing dipercaya nalika njaga getaran elektromagnetik lan tingkat gangguan kurang saka ≤65dB ing kahanan tes standar.
| Aplikasi | Manfaat Utama |
|---|---|
| Variabel Frekuensi Drives | Nambah stabilitas bus DC |
| Sistem Penggerak Servo | Ngurangi impact saiki ripple |
| Lift | Ngapikake linuwih drive |
| Port Crane | Ndhukung owah-owahan beban sing kerep |
| Rolling Mills | Ningkatake stabilitas operasi daya dhuwur |
| Mesin Injeksi Molding | Njaga konversi daya stabil |
| Peralatan Pengujian Industri | Ngapikake konsistensi listrik |
| Sistem Otomasi | Nglindhungi komponen bus DC |
Reaktor Link DC dianjurake nalika:
| Syarat Aplikasi | Keuntungan sing dikarepake |
|---|---|
| Sistem VFD daya dhuwur | Ngurangi fluktuasi bus DC |
| Bank kapasitor DC gedhe | Tekanan arus riak ngisor |
| Akselerasi / akselerasi sing kerep | Ngapikake stabilitas operasi |
| Beban industri sing abot | Ngurangi tegangan listrik komponen |
| Aplikasi regeneratif | Ngapikake kinerja sirkuit DC |
| Operasi terus-terusan dawa | Ningkatake linuwih sistem |
| Paramèter | Spesifikasi |
|---|---|
| Jinis produk | DC Link Reaktor / DC Bus Reaktor |
| Posisi Instalasi | DC bus antarane rectifier lan inverter |
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Rated Saiki | 5A -- 3800A |
| Tegangan Drop | 0,5% / 1% / 2% / 4% |
| Range Frekuensi | 50Hz / 60Hz / Kustomisasi nganti 500Hz |
| Induktansi | Kustomisasi miturut syarat sistem |
| Kapabilitas Overload | 1,5 × dirating saiki kanggo 60 detik |
| Kekuwatan dielektrik | 3000VAC / 50Hz / 5mA / 1 Min |
| Ketahanan Isolasi | ≥100MΩ (1000VDC) |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | Kelas F (155 ℃) |
| Flame Retardant Grade | UL94V-2 |
| Tingkat Noise | ≤65dB |
| Service Life | ≥15 taun |
| Standar | IEC289 / GB10229 / JB9644 |
Tuladha: CDL-600-0600-EIDA
| Kode | Katrangan |
|---|---|
| CDL | Seri Reaktor DC |
| 600 | Tingkat Tegangan |
| 0600 | Dirating Saiki 600A |
| EI | Struktur Inti |
| D/W | Struktur Instalasi |
| A/C | Bahan Winding |
| Bandhingan | Reaktor Link DC | Reaktor AC |
|---|---|---|
| Posisi Instalasi | DC bus antarane rectifier lan inverter | Input AC utawa sisih output motor |
| Fungsi Utama | Gamelan arus DC lan nyuda ripple | Ngurangi harmonik AC lan tegangan voltase |
| Desain Magnetik | Struktur celah udara tahan bias DC | Desain fluks magnetik gantian |
| Aplikasi Utama | Stabilisasi bus DC | Kualitas daya lan proteksi motor |
Dufew Electric spesialisasi ing manufaktur komponen elektronika daya kalebu reaktor, resistor rem, trafo, lan solusi listrik sing disesuaikan.
Proses manufaktur Dufew nyakup pangolahan inti magnetik, penggulungan presisi, impregnasi vakum, perawatan suhu dhuwur, lan uji kinerja listrik. Saben tahapan dikontrol kanggo njaga karakteristik listrik sing konsisten lan kualitas produk sing dipercaya.
Inspeksi kualitas kalebu resistensi insulasi, tahan voltase, induktansi, kenaikan suhu, lan penampilan. Tes iki verifikasi kinerja listrik reaktor, linuwih insulasi, karakteristik termal, lan kualitas manufaktur sakabèhé.
Kanggo syarat proyek sing beda, Dufew nyedhiyakake manufaktur OEM lan desain listrik khusus, bebarengan karo konsultasi teknik lan dhukungan dokumentasi teknis. Iki ngidini produk bisa diadaptasi menyang paramèter listrik tartamtu, kahanan instalasi, lan aplikasi sistem.
Reaktor Link DC dipasang ing sirkuit bis DC antarane bagean rectifier lan inverter saka VFD utawa sistem konversi daya. Iki mbantu fluktuasi arus DC lancar, nyuda komponen ripple, lan nambah stabilitas bus DC.
Bentenane utama yaiku sirkuit aplikasi. Reaktor AC digunakake ing sirkuit AC kanggo nyuda harmonik, matesi impact saiki, lan nambah kualitas daya. Produk iki dirancang kanggo aplikasi bis DC kanggo Gamelan ripple saiki lan nglindhungi komponen DC-sisi.
Arus DC sing terus-terusan bisa nggawe bias magnetik ing inti. Struktur celah udara sing disegmentasi mbantu nyegah jenuh magnetik, njaga induktansi stabil, lan njamin operasi sing dipercaya ing kahanan DC.
ya wis. Dufew nyedhiyakake solusi khusus kalebu rating voltase, kapasitas saiki, nilai induktansi, bahan gulung, struktur instalasi, lan dimensi mekanik miturut syarat sistem sing beda.
