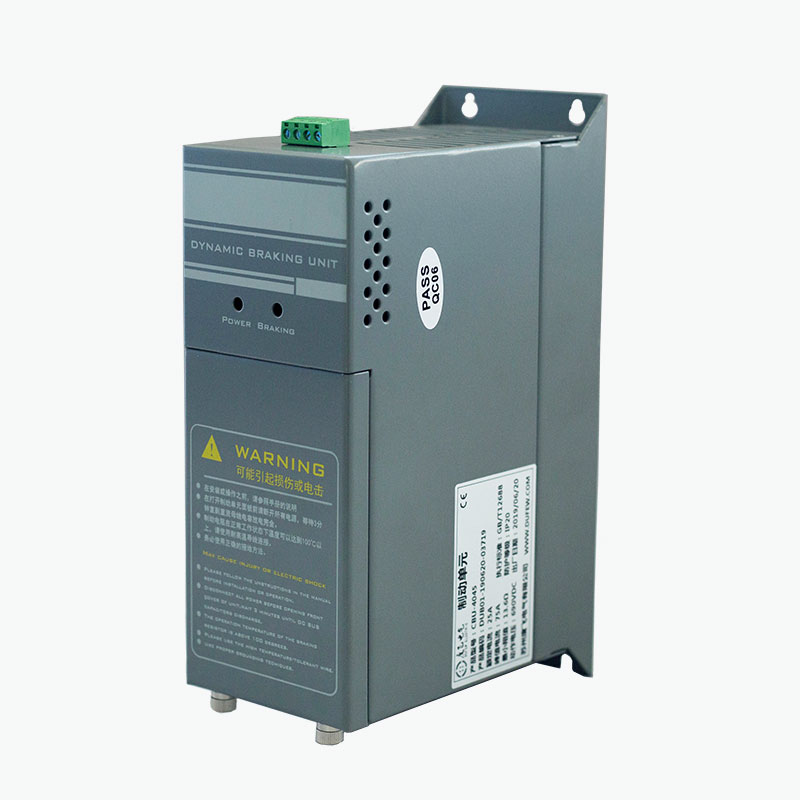

DufewnyedhiyakakeBraking Chopperminangka solusi rem dinamis external kanggo drive frekuensi variabel (VFDs), mbantu ngontrol voltase bus DC nalika Motors operate minangka generator sak deceleration cepet utawa overhauling kathah. Dirancang kanggo sistem drive 220V, 380V, lan 690V, Seri CBU bisa dikonfigurasi miturut daya rem, siklus tugas, tegangan bus DC, spesifikasi resistor, lan syarat instalasi.
Helikopter rem minangka komponen ngoper kunci ing sistem rem dinamis. Nalika motor decelerate, energi regeneratif bisa mili bali menyang bus DC VFD lan nimbulaké voltase munggah. Yen energi iki ora dikontrol kanthi bener, drive bisa ngalami proteksi overvoltage utawa mati sing ora dikendhaleni. A chopper braking ngawasi voltase bis DC lan kanthi cepet ngalih sirkuit IGBT kanggo transfer keluwihan energi menyang resistor rem, ngendi iku diowahi dadi panas. Artikel iki nerangake cara kerja helikopter rem, paramèter teknis utama, kritéria pilihan, aplikasi, fungsi perlindungan, lan pertimbangan instalasi.
Daftar Isi
- Apa Itu Braking Chopper?
- Kepiye Cara Kerja Chopper Rem?
- Apa Parameter Teknis Penting?
- Kepiye Cara Pilih Chopper Braking?
- Ngendi Choppers Rem Digunakake?
- Braking Chopper vs Braking Resistor
- Apa Fungsi Proteksi Sing Penting?
- Pertimbangan Instalasi lan Komisioning
- Manufaktur lan Pertimbangan Kualitas
- Pitakonan sing Sering Ditakoni
Apa Itu Braking Chopper?
Helikopter rem minangka piranti saklar elektronik sing digunakake ing sirkuit intermediate DC saka drive frekuensi variabel. Tujuan utamane yaiku ngontrol kenaikan voltase bus DC sing disebabake dening energi regeneratif.
Sajrone operasi motor normal, energi listrik diowahi dadi energi mekanik. Nanging, nalika mbukak inersia dhuwur decelerates, motor bisa sementara operate minangka generator. Energi mekanik banjur diowahi maneh dadi energi listrik lan ditransfer menyang bus DC. Energi regeneratif iki nambah tegangan link DC.
Helikopter rem nyedhiyakake dalan sing dikontrol kanggo keluwihan energi iki. Nalika voltase bus DC tekan batesan rem prasetel, sirkuit switching IGBT chopper nguripake lan ngarahake energi menyang resistor rem eksternal. Resistor ngowahi energi listrik dadi panas, mbantu supaya bis DC ing sawetara operasi sing cocog.
Mulane, rem chopper ora independen dissipate energi. Nanging, kontrol nalika lan carane rem resistor disambungake menyang bis DC.
Kepiye Cara Kerja Chopper Rem?
Prinsip operasi adhedhasar pemantauan voltase bus DC otomatis lan saklar elektronik kanthi cepet. Proses lengkap bisa diringkes kaya ing ngisor iki:
- Perlambatan motor:VFD mrentah motor kanggo nyuda kacepetan.
- Operasi regeneratif:Motor sementara tumindak minangka generator.
- Tegangan bus DC mundhak:Energi listrik regeneratif bali menyang link DC drive.
- Deteksi ambang:Helikopter rem ndeteksi manawa voltase bus DC wis tekan tingkat operasi sing dikonfigurasi.
- IGBT switching:Sirkuit ngoper nindakake lan nyedhiyakake dalan menyang resistor rem.
- Disipasi energi:Resistor rem ngowahi energi listrik sing berlebihan dadi panas.
- Ngalih mati:Nalika voltase bis DC tiba ing ngisor batesan release, chopper dipateni.
Siklus ngoper iki bisa mbaleni kanthi cepet nalika ngerem. Asil kontrol boros energi regenerative tanpa mbutuhake controller external kapisah kanggo ngawasi voltase dhasar.
Kanggo aplikasi sing kerep ngerem utawa energi regeneratif dhuwur, helikopter rem eksternal bisa migunani banget nalika kapasitas rem internal VFD ora cukup.
Apa Parameter Teknis Penting?
Milih chopper rem adhedhasar mung daya motor bisa mimpin kanggo sistem rem ora cocog. Kondisi regeneratif sing nyata, tegangan bus DC, frekuensi rem, karakteristik resistor, lan siklus tugas kabeh kudu dievaluasi.
| Paramèter | Dufew CBU Series Referensi | Signifikansi Teknik |
|---|---|---|
| Sistem Tegangan | 220VAC / 380VAC / 690VAC | Nemtokake drive ditrapake lan kelas voltase bus DC |
| Tegangan Rem 220V | DC340 / 360 / 380 / 400 / 420V ± 10V | Nyedhiyani batesan rem sing bisa dipilih kanggo sistem sing kompatibel |
| Tegangan rem 380V | DC630 / 660 / 690 / 730 / 760V ± 10V | Cocog karo konfigurasi drive kelas 380V sing beda |
| Tegangan rem 690V | DC1140V ± 10V | Dirancang kanggo sistem drive kelas 690V sing kompatibel |
| Metode Kontrol | Ngawasi voltase DC bus otomatis | Ngidini helikopter nanggapi kanthi otomatis kahanan regeneratif |
| Respon Paralel | ≤1ms | Ndhukung ngoper terkoordinasi ing konfigurasi podo |
| Suhu wiwitan Fan | Kira-kira. 45°C | Mbantu ngatur panas sajrone beban rem sing luwih dhuwur |
| Perlindhungan suhu sing luwih dhuwur | Kira-kira. 85°C | Nyedhiyakake proteksi termal kanggo sirkuit rem |
| Rating pangayoman | IP20 utawa luwih dhuwur | Nuduhake tingkat proteksi enclosure saka konfigurasi sing ditrapake |
| Standar sing ditrapake | GB/T 12668 | Ndhukung kepatuhan teknis kanggo peralatan sing gegandhengan karo drive |
Tegangan pungkasan, model, konfigurasi listrik, lan kapasitas rem kudu tansah dikonfirmasi marang VFD tartamtu lan syarat aplikasi.
Kepiye Cara Pilih Chopper Braking?
Pilihan profesional diwiwiti kanthi kondisi rem tinimbang mung cocog karo helikopter karo daya sing dirating motor. Sistem sing mandheg motor cilik sing kerep banget bisa ngasilake kondisi termal sing luwih nuntut tinimbang motor sing luwih gedhe sing mung ngerem sok-sok.
Faktor pilihan utama kalebu:
- Tegangan sistem penggerak:Konfirmasi yen kelas voltase chopper cocog karo sistem VFD.
- Daya motor:Gunakake rating motor minangka referensi kanggo ukuran sistem sakabèhé.
- Beban inersia:Beban inersia dhuwur umume ngasilake energi regeneratif luwih akeh sajrone deceleration kanthi cepet.
- Wektu deceleration:Wektu mandheg sing luwih cendhek bisa nambah daya rem cepet.
- Frekuensi rem:Siklus rem sing bola-bali nambah stres termal.
- Resistor rem:Nilai resistance, rating daya, lan siklus tugas kudu kompatibel karo chopper.
- Suhu lingkungan:Suhu sekitar sing luwih dhuwur bisa nyuda kapasitas termal sing kasedhiya.
- Ventilasi Kabinet:Aliran udara sing nyukupi lan reresik instalasi penting kanggo boros panas.
- Operasi paralel:Multiple choppers bisa dianggep nalika syarat rem ngluwihi kapasitas siji unit.
Kanggo evaluasi teknik, informasi sing migunani kalebu model VFD, rating motor, jinis beban, wektu perlambatan sing dibutuhake, frekuensi rem, spesifikasi resistor sing ana, lan siklus tugas sing dikarepake.
Ngendi Choppers Rem Digunakake?
Helikopter rem bisa digunakake kanggo sistem drive industri ing ngendi deceleration cepet, inersia dhuwur, utawa beban overhauling bisa ngasilake energi sing signifikan menyang bis DC.
| Aplikasi | Kebutuhan Rem Biasa |
|---|---|
| Lift | Ngontrol energi regeneratif sajrone lelungan mudhun lan deceleration kanthi cepet |
| Peralatan Ngangkat | Nangani energi regeneratif sing diprodhuksi nalika ngedhunake beban |
| Crane | Ndhukung rem dinamis kanggo ngangkat lan beban inersia dhuwur |
| Centrifuge | Ngatur energi sing diasilake nalika mandheg kanthi cepet |
| Conveyors | Kontrol voltase DC bus nalika obah kathah generate energi regenerative |
| Mesin Tekstil | Ndhukung siklus akselerasi lan deceleration sing kerep |
| Mesin Kertas | Mbantu ngatur syarat rem dinamis ing produksi terus |
| Piranti Mesin | Ndhukung mandeg kanthi cepet lan deceleration sing dikontrol |
| Mesin Cuci Industri | Ngalahake siklus rem bola-bali |
Braking Chopper vs Braking Resistor
A misconception umum yaiku helikopter rem lan resistor rem nindakake fungsi sing padha. Ing kasunyatan, iku komponen pelengkap ing sistem rem dinamis.
| Komponen | Fungsi Utama |
|---|---|
| Bus DC | Nyedhiyakake sambungan listrik antarane VFD lan sirkuit rem |
| Braking Chopper | Kontrol nalika energi regeneratif ditransfer saka bis DC |
| Resistor Rem Kab | Ngonversi energi listrik sing ditransfer dadi panas |
Mulane chopper tumindak minangka controller switching, nalika resistor tumindak minangka unsur energi-dissipation. Komponen loro kasebut kudu dicocogake kanthi bener karo sistem penggerak lan siklus tugas rem.
Apa Fungsi Proteksi Sing Penting?
Amarga sirkuit rem bisa nangani energi listrik lan termal sing akeh, fungsi perlindungan penting kanggo operasi industri sing bisa dipercaya. Gumantung ing konfigurasi sing dipilih, Dufew CBU Series bisa nggabungake sawetara fungsi perlindungan.
- pangayoman overvoltage DC bus
- Proteksi sirkuit cendhak rem
- pangayoman overtemperature
- Proteksi fault fan cooling
- Output relay fault
Relay fault bisa menehi sinyal menyang sistem kontrol eksternal nalika kondisi fault ditetepake. Iki bisa mbantu nggabungake sirkuit rem menyang otomatisasi industri lan strategi perlindungan.
Pertimbangan Instalasi lan Komisioning
Instalasi sing bener penting kanggo safety listrik lan kinerja rem. Sadurunge nggawe helikopter rem, para insinyur kudu verifikasi sirkuit rem sing lengkap tinimbang mriksa helikopter kanthi sepi.
- Konfirmasi yen kelas voltase chopper cocog karo sistem drive.
- Verifikasi polaritas bus DC sadurunge sambungan.
- Priksa resistor rem lan rating daya.
- Priksa manawa kabeh terminal disambungake kanthi bener lan dikencengi kanthi aman.
- Nyedhiyakake ventilasi lan reresik instalasi sing cukup.
- Pisah kabel daya saka kontrol sensitif lan kabel sinyal yen cocok.
- Sambungake sirkuit relay fault nalika dibutuhake dening arsitektur kontrol.
- Nindakake pamriksan listrik sadurunge menehi energi sistem.
Pendinginan udara sing dipeksa bisa dadi penting kanggo aplikasi sing duwe frekuensi rem dhuwur utawa daya rem sing akeh. Kinerja termal sing nyata gumantung saka daya rem, siklus tugas, suhu sekitar, ventilasi kabinet, reresik instalasi, lan frekuensi operasi.
Instalasi lan komisi kudu rampung dening tenaga listrik sing mumpuni miturut dokumentasi produk lan syarat listrik sing ditrapake.
Manufaktur lan Pertimbangan Kualitas
Kanggo pelanggan industri sing tuku helikopter rem saka pabrikan utawa pemasok China, kinerja produk kudu dievaluasi bebarengan karo kemampuan manufaktur, prosedur pengujian, dokumentasi, lan dhukungan teknis.
Dufew Electric ngasilake komponen elektronika daya kanggo aplikasi drive industri lan kontrol daya, kalebu helikopter rem, resistor rem, unit rem, reaktor, saringan, trafo, lan resistor industri.
Gumantung ing konfigurasi produk, kontrol kualitas bisa kalebu:
- Inspeksi materi sing mlebu
- Inspeksi sambungan listrik
- Pengujian resistensi isolasi
- Pengujian kekuatan dielektrik
- Verifikasi fungsi ngalih
- Verifikasi fungsi pangayoman
- Pemeriksaa kipas pendingin
- Inspeksi terminal lan dimensi
- Inspeksi lan kemasan produk pungkasan
Seri CBU diprodhuksi miturut syarat GB / T 12668 sing ditrapake, nalika Dufew Electric njaga sertifikasi ISO lan CE sing relevan ing sistem kualitas lan kepatuhan produk. Dokumen sertifikasi lan cathetan teknis khusus kudu dikonfirmasi miturut model lan syarat proyek sing dipilih.
Pitakonan sing Sering Ditakoni Babagan Choppers Rem
1. Apa tujuan utama helikopter rem?
Helikopter rem ngontrol energi regeneratif sing bali menyang bus DC VFD sajrone deceleration motor utawa operasi overhauling. Ngalih energi keluwihan menyang resistor rem kanggo nyegah voltase DC bus gedhe banget.
2. Apa helikopter rem ngganti resistor rem?
Ora. Loro komponen nindakake fungsi sing beda. Helikopter rem ngontrol jalur ganti, dene resistor rem ngowahi energi listrik regeneratif dadi panas. Padha biasane dirancang kanggo operate bebarengan.
3. Bisa siji braking chopper ndhukung aplikasi rem daya dhuwur?
Iku gumantung saka daya rem sing dibutuhake, siklus tugas, voltase bus DC, konfigurasi resistor, lan model sing dipilih. Yen unit siji ora cukup, sawetara helikopter sing kompatibel bisa disambungake kanthi podo karo miturut desain sistem.
4. Sistem voltase sing bisa didhukung Dufew CBU Series?
Seri CBU kasedhiya kanggo sistem drive 220V, 380V, lan 690V. Model sing cocog lan voltase rem kudu dipilih miturut karakteristik bus DC VFD lan aplikasi.
5. Informasi apa sing kudu diwenehake nalika njaluk helikopter rem?
Kanggo pilihan teknis akurat, wenehake model drive, voltase sistem, daya motor, jinis mbukak, wektu deceleration, frekuensi rem, daya rem dibutuhake, specifications resistor rem, siklus tugas, kahanan lingkungan, lan syarat instalasi kapan kasedhiya.
Kesimpulan
A dipilih kanthi benerBraking Chopperbisa muter peran penting ing kontrol energi regenerative lan njaga voltase bis DC stabil ing aplikasi VFD nuntut. Saka elevator lan crane nganti centrifuges, conveyor, peralatan tekstil, lan alat mesin, kombinasi sing tepat saka chopper, resistor rem, sistem pendinginan, lan fungsi proteksi bisa nambah linuwih rem dinamis. Yen sampeyan ngevaluasi helikopter rem kanggo sistem drive anyar utawa butuh bantuan sing cocog karo voltase, daya rem, spesifikasi resistor, lan siklus tugas,hubungi kitakanggo ngrembug syarat aplikasi karo Dufew Electric lan ngenali konfigurasi cocok.
