Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

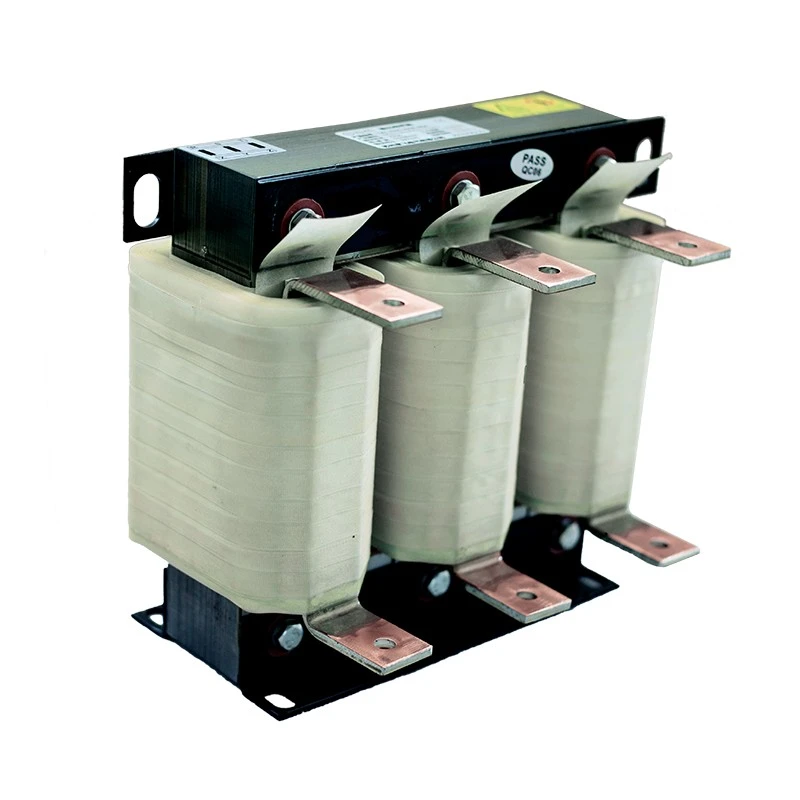

Dufew Electric Load Reactor dipasang ing seri antarane terminal output VFD (U / V / W) lan beban motor kanggo nambah stabilitas sisih mbukak lan njaga operasi sing dipercaya ing sistem drive motor jarak jauh.
Ing aplikasi drive frekuensi variabel, sinyal ngoper frekuensi dhuwur sing digawe dening piranti daya inverter ngliwati kabel motor. Nalika jarak kabel mundhak, kapasitansi sing disebarake bisa nyebabake arus pangisi daya tambahan, fluktuasi saiki, lan kinerja sistem sing ora stabil.
Kanthi nambahake impedansi sing cocog ing sirkuit output, reaktor mbantu nyuda pengaruh karakteristik kabel, variasi arus sing lancar, lan nambah linuwih sistem motor sing didorong VFD.
Diprodhuksi kanthi inti baja silikon sing digulung kadhemen sing kurang, bahan insulasi Kelas F, teknologi impregnasi vakum, lan struktur penggulungan sing dioptimalake, Dufew Load Reactor nyedhiyakake kinerja induktansi sing stabil, linuwih termal sing apik, lan umur layanan sing dawa ing kahanan industri sing nuntut. Model dhuwur-saiki bisa nganggo struktur gulungan foil kompak kanggo nambah boros panas lan nyuda kenaikan suhu.
Panginstalan motor jarak adoh lan beban industri variabel bisa nyebabake tantangan listrik, kalebu:
- Tambah efek kapasitansi sing disebarake kabel
- Arus ngisi daya kapasitif sing gedhe banget
- Fluktuasi saiki sajrone operasi
- Inverter liwat-saiki pangayoman lelungan
- Suda stabilitas drive motor
- Interferensi elektromagnetik ing sistem kontrol
Reaktor Beban sing dipilih kanthi bener mbantu ngoptimalake karakteristik listrik sisih mbukak, nambah stabilitas sistem, lan nyuda downtime sing ora dikarepake ing aplikasi industri.
Nalika motor dipasang adoh saka lemari VFD, karakteristik kabel bisa mengaruhi kinerja listrik lan nambah kaku ing sistem drive. Dufew Load Reactor mbantu nyuda efek kapasitansi kabel sing disebarake lan mbatesi arus pangisi daya kapasitif, ndhukung transmisi jarak jauh sing luwih stabil lan operasi sing dipercaya saka motor sing dipasang saka jarak jauh.
Peralatan industri asring digunakake kanthi beban variabel lan akselerasi utawa deceleration. Desain reaktor sing dioptimalake mbantu fluktuasi arus sing lancar lan njaga operasi motor sing luwih konsisten, nyuda kahanan operasi sing ora normal lan ndhukung kinerja sing stabil ing beban dinamis.
Gangguan frekuensi dhuwur sing diasilake sajrone operasi VFD bisa mengaruhi motor uga peralatan kontrol lan otomasi sing cedhak. Efek nyaring sisih mbukak mbantu nyuda komponen harmonik frekuensi dhuwur lan gangguan elektromagnetik, uga nyumbang kanggo nyuda gangguan lan getaran operasi motor.
Iki nggunakake inti baja silikon gulung kadhemen sing kurang, sistem insulasi Kelas F, impregnasi vakum, lan perawatan suhu dhuwur. Pilihan nduwurke tumpukan tembaga utawa aluminium kasedhiya miturut syarat aplikasi. Kombinasi iki nyedhiyakake induktansi stabil, getaran sing dikontrol, lan kinerja termal sing bisa dipercaya kanggo operasi industri jangka panjang.
Struktur inti simetris telung fase nyedhiyakake kinerja magnetik sing seimbang lan karakteristik induktansi stabil nalika mbantu nyuda mundhut magnetik. Pangaturan sing dioptimalake iki ndhukung kinerja listrik sing konsisten lan operasi sing bisa dipercaya sajrone nggunakake terus.
Konfigurasi instalasi sing beda kasedhiya kanggo nampung macem-macem tata letak kabinet lan peralatan, kalebu struktur mbukak IP00, enclosure pelindung IP20, instalasi vertikal, lan instalasi horisontal. Ukuran khusus uga bisa diwenehake miturut ruang kabinet sing kasedhiya, struktur peralatan, lan syarat proyek tartamtu.
Solusi Dufew Load Reactor digunakake ing:
| Lapangan Aplikasi | Requirement Pelanggan |
|---|---|
| Sistem penggerak motor jarak jauh | Ngurangi efek kabel lan nambah stabilitas transmisi |
| peralatan testing industri | Ngapikake stabilitas saiki output lan linuwih pangukuran |
| Port crane lan peralatan ngangkat | Njaga operasi sing dipercaya ing owah-owahan beban sing kerep |
| Sistem penggerak lift | Ningkatake stabilitas drive sajrone akselerasi lan akselerasi |
| Pompa lan sistem penggemar | Ningkatake kinerja operasi sing terus-terusan |
| Rolling mill lan peralatan pertambangan | Ndhukung aplikasi industri tugas abot |
| Sistem penggerak servo | Nambah stabilitas listrik ing peralatan otomatis |
| Syarat Aplikasi | Rekomendasi |
|---|---|
| Jarak kabel motor ngluwihi 50 meter | Dianjurake |
| Kapasitansi sing disebarake kabel mengaruhi operasi | Dianjurake |
| Inverter over-current faults asring kedadeyan | Dianjurake |
| Beban motor kerep owah | Dianjurake |
| Gangguan frekuensi dhuwur mengaruhi peralatan | Dianjurake |
| Operasi abot sing terus-terusan dibutuhake | Dianjurake |
Pilihan sing tepat kudu nimbang parameter VFD, kondisi kabel, lan syarat muatan motor. Faktor kasebut mbantu nemtokake spesifikasi listrik lan konfigurasi reaktor sing cocog.
Coba voltase dirating, arus output, daya motor, lan frekuensi operasi. Parameter kasebut kudu cocog karo sistem VFD lan motor kanggo njamin operasi sing stabil.
Dawane kabel lan jinis penting, utamane kanggo motor sing dipasang adoh saka VFD. Lingkungan instalasi lan kapasitansi sing disebarake uga kudu dianggep nalika milih reaktor.
Kondisi operasi, variasi beban, syarat operasi terus-terusan, lan tingkat perlindungan sing dibutuhake kudu dievaluasi. Akselerasi, deceleration, utawa beban variabel sing kerep mbutuhake konfigurasi sing luwih mantep.
Dufew nyedhiyakake desain reaktor sing disesuaikan adhedhasar kahanan aplikasi, syarat instalasi, parameter listrik, lan spesifikasi pelanggan.
Tuladha: CAL-4321-0250-EISA
| Kode | Katrangan |
|---|---|
| CAL | Seri Reaktor AC |
| 4 | Tingkat Tegangan (2=220V, 4=380V, 6=690V) |
| 3 | Telung Fase |
| 2 | Tipe Reaktor Beban |
| 1 | Tegangan Drop (1%=1%, 2%=2%) |
| 0250 | Dirating Saiki (250A) |
| EI | Struktur Inti |
| S/W | Struktur Instalasi (Vertikal/Horizontal) |
| A/C | Bahan Winding (Aluminium/Tembaga) |
| Paramèter | Spesifikasi |
|---|---|
| Jinis produk | Reaktor Beban VFD |
| Posisi Instalasi | Antarane output VFD lan motor |
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Rated Saiki | 5A--3800A |
| Frekuensi | 50Hz / 60Hz / Kustomisasi nganti 500Hz |
| Tegangan Drop | 0,5% / 1% / 2% / 4% |
| Kapasitas kakehan | 1,5 kaping dirating saiki kanggo 60 detik |
| Kekuwatan dielektrik | 3000VAC / 50Hz / 5mA / 1 Min |
| Ketahanan Isolasi | ≥100MΩ (1000VDC) |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Suhu | T40 |
| Kelas Isolasi | Kelas F (155 ℃) |
| Flame Retardant Grade | UL94V-2 |
| Tingkat Noise | ≤65dB |
| Service Life | ≥15 taun |
| Standar Manufaktur | IEC289 / GB10229 / JB9644 |
Dufew Electric spesialisasi ing reaktor, resistor, sistem rem, trafo, lan solusi elektronik daya khusus. Proses manufaktur nyakup pangolahan inti baja silikon, penggulungan presisi, impregnasi vakum, perawatan suhu dhuwur, lan uji kinerja listrik.
Kontrol kualitas kalebu resistensi insulasi, voltase tahan, kenaikan suhu, lan verifikasi kinerja listrik kanggo njamin kinerja produk sing dipercaya.
Dufew ndhukung desain listrik sing disesuaikan, manufaktur OEM, dokumentasi teknis, lan teknik aplikasi kanggo macem-macem syarat industri.
Produk Dufew diprodhuksi miturut syarat industri sing diakoni, kalebu:

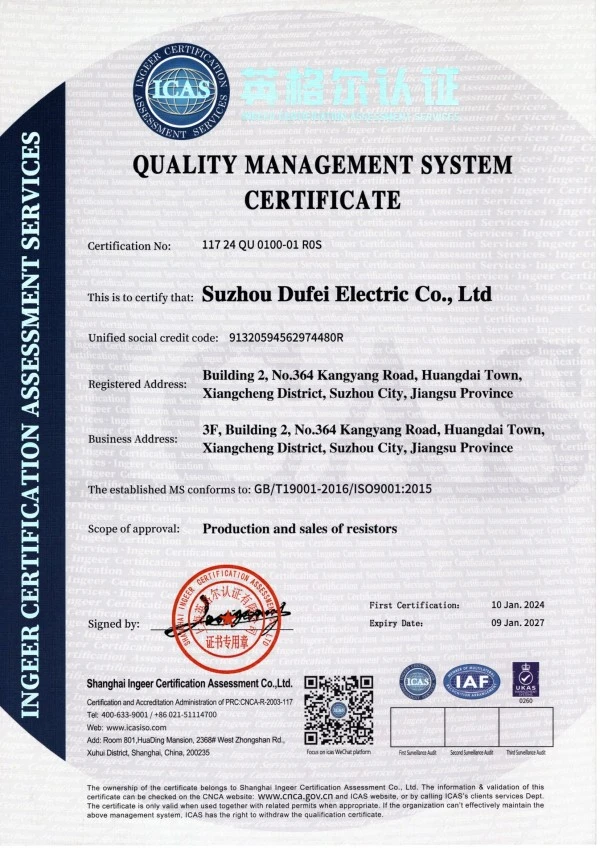

- Sistem Manajemen Mutu ISO 9001

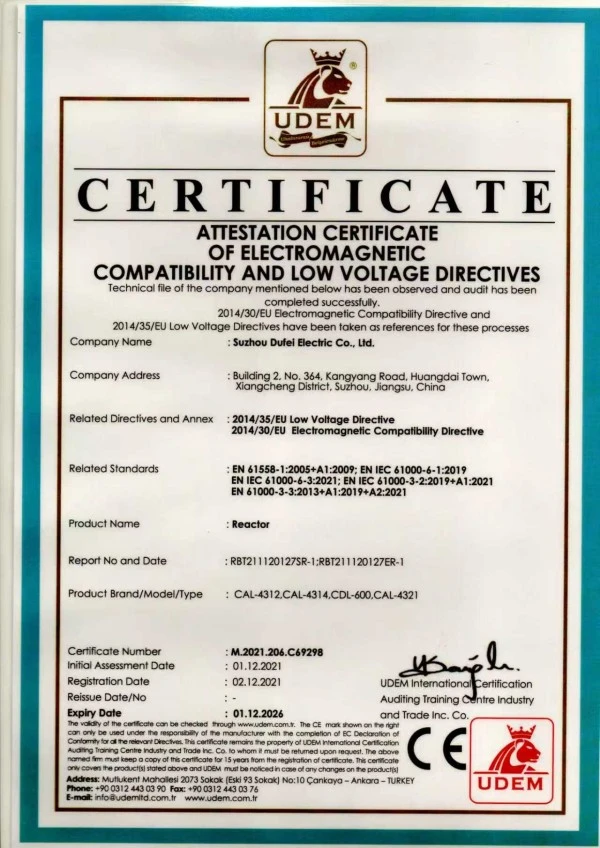

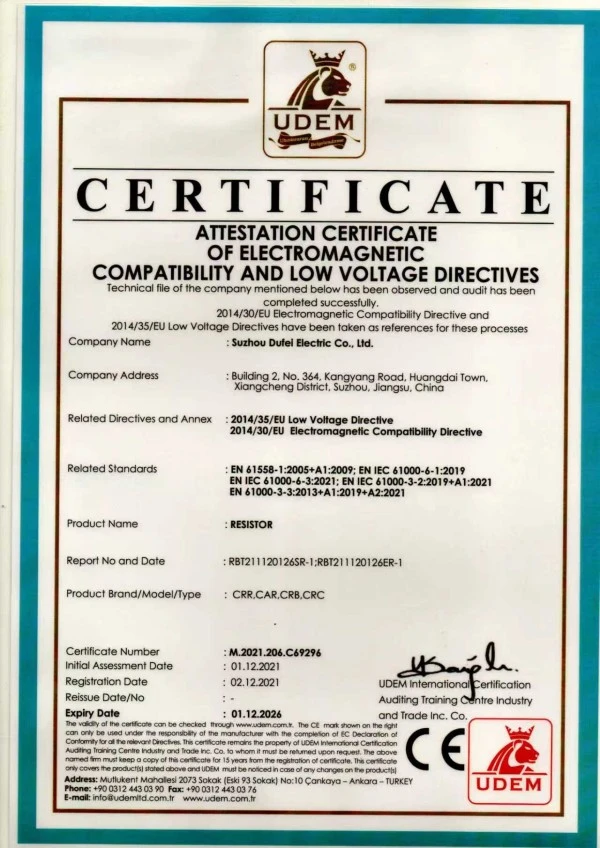

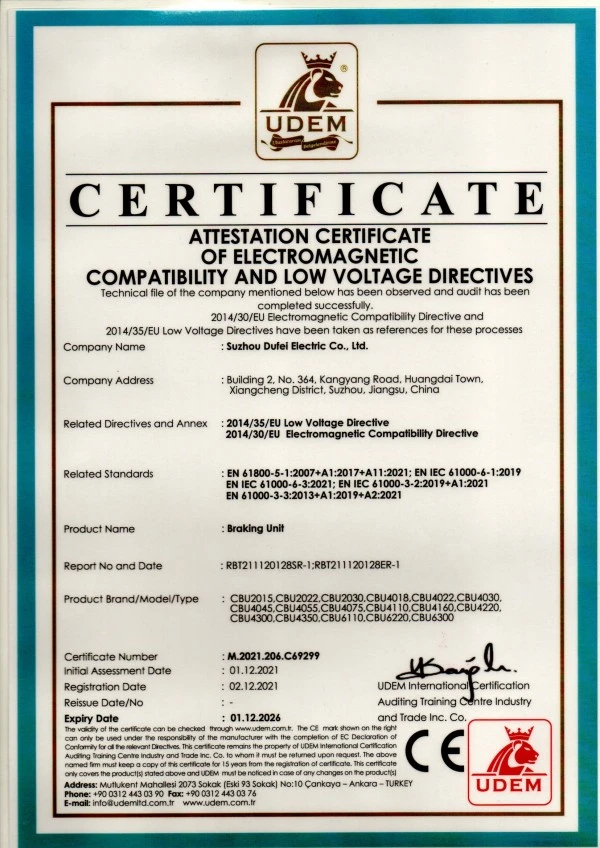

- Kepatuhan CE
- IEC289
- GB10229
- JB9644
Dufew nyedhiyakake solusi kemasan ekspor profesional miturut dimensi produk, bobot, lan syarat transportasi.
Packaging kalebu:
- Proteksi tahan guncangan
- Proteksi kelembapan kanggo transportasi segara
- Kasus kayu standar ekspor
- Rekaman inspeksi pra-pengiriman
Langkah-langkah kasebut njamin pangiriman sing aman lan operasi sing dipercaya sawise instalasi.
| Bandhingan | Reaktor beban | Reaktor Output |
|---|---|---|
| Tujuan Utama | Ngapikake stabilitas sisih mbukak lan nyuda efek kabel | Ngurangi tegangan voltase PWM ing insulasi motor |
| Prihatin Utama | Kapasitansi kabel, fluktuasi arus, stabilitas sistem | dv/dt stress lan voltase spike |
| Aplikasi Khas | Sistem kabel dawa, ganti beban, peralatan abot | Proteksi motor lan perbaikan bentuk gelombang |
| Posisi Instalasi | sisih output VFD | sisih output VFD |
| Faktor Pilihan | Dawane kabel, karakteristik beban, stabilitas sistem | Insulasi motor, tegangan switching, tingkat kenaikan tegangan |
Biasane digunakake nalika jarak kabel motor dawa, karakteristik kabel mengaruhi kinerja sistem, lelungan proteksi inverter, utawa stabilitas listrik dibutuhake nalika ganti beban.
Loro-lorone sing diinstal ing sisih output VFD, nanging padha ngawula tujuan aplikasi beda. Produk iki utamané mbenakake stabilitas sistem ing kahanan kabel dawa, ngganti kathah, lan lingkungan industri nuntut, nalika Reaktor Output luwih fokus ing ngurangi kaku voltase PWM lan nglindhungi insulasi motor. Pilihan pungkasan gumantung saka dawa kabel, karakteristik motor, lan kondisi operasi.
ya wis. Kanthi nyuda gangguan frekuensi dhuwur lan nambah stabilitas saiki, bisa mbantu nyuda gangguan elektromagnetik lan geter sajrone operasi motor.
ya wis. Dufew nyedhiyakake solusi khusus sing nyakup voltase, arus, penurunan voltase, bahan gulungan, struktur instalasi, lan syarat perlindungan miturut aplikasi industri tartamtu.
Dufew Electric nyedhiyakake solusi sing dipercaya kanggo aplikasi VFD industri, didhukung dening kemampuan manufaktur profesional, layanan teknik khusus, lan kontrol kualitas sing ketat. Saka sistem motor jarak adoh nganti peralatan industri tugas abot, solusi kasebut dirancang kanggo nambah stabilitas sistem lan ndhukung operasi sing dipercaya.
Hubungi Dufew Electric kanggo desain reaktor khusus lan kerjasama OEM.
