Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

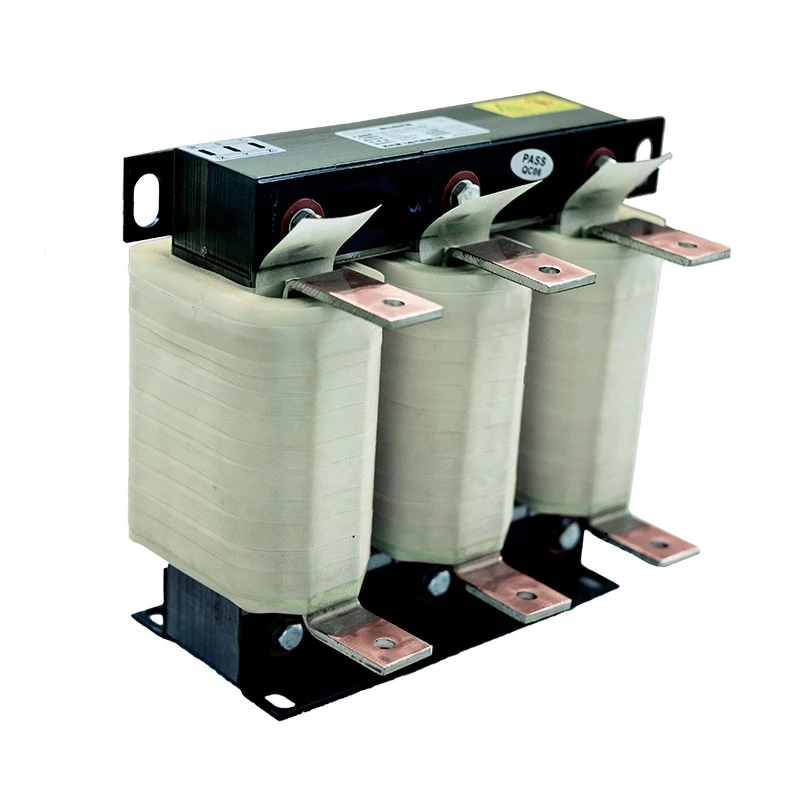

Dufew Electric AC Line Reactor dipasang ing antarane sumber daya AC lan terminal input VFD kanggo nyedhiyakake impedansi sing dikontrol, mbantu nyetabilake aliran saiki lan nambah lingkungan listrik sakabèhé.
Reaktor mbantu nyuda arus harmonik sing diasilake dening sirkuit penyearah VFD, mbatesi owah-owahan arus dadakan, nglindhungi komponen input inverter, lan nambah linuwih sistem daya sakabèhé.
Drive frekuensi variabel modern (VFD) nggunakake teknologi switching kacepetan dhuwur kanggo ngontrol kacepetan motor lan nambah efisiensi energi. Nanging, proses ngoper lan karakteristik input nonlinear bisa nyebabake gangguan listrik menyang sistem tenaga.
Tanpa proteksi input sing tepat, sistem VFD bisa ngalami distorsi arus harmonik, lonjakan arus input, fluktuasi voltase, gangguan listrik, lan tambah stres ing komponen inverter.
Masalah kasebut bisa nyebabake overheating peralatan listrik, suda umur layanan inverter, karusakan ing kapasitor bus DC, operasi motor sing ora stabil, lan peralatan sing ora dikarepke.
Penyearah input VFD bisa ngasilake arus harmonik sing mengaruhi jaringan listrik, utamane ing fasilitas sing ngoperasikake macem-macem sistem inverter.
Nyuda impact harmonik kanthi nambah impedansi menyang sirkuit input, mbantu ningkatake kualitas daya lan njaga lingkungan listrik sing luwih stabil.
Keuntungan kalebu:
- Suda umpan balik harmonik menyang sumber daya
- Peningkatan stabilitas gelombang voltase
- Ngurangi gangguan antarane peralatan listrik
- Perlindhungan sing luwih apik kanggo kapasitor daya lan trafo
Kanggo pabrik kanthi macem-macem drive kacepetan variabel, mbantu nggawe sistem tenaga sing luwih dipercaya lan stabil.
Sajrone wiwitan motor, akselerasi, owah-owahan beban, utawa kahanan daya sing ora stabil, impact saiki sing gedhe banget bisa kedadeyan lan mengaruhi komponen inverter.
Reaktor mbantu nyuda stres listrik kanthi mbatesi arus lonjakan input, nyuda stres ing jembatan penyearah, nglindhungi komponen bus DC inverter, lan ningkatake keandalan VFD jangka panjang.
Iku utamané cocok kanggo sistem daya industri karo kapasitas short-circuit dhuwur utawa trafo impedansi kurang.
Lingkungan industri mbutuhake komponen listrik sing bisa terus-terusan sajrone owah-owahan beban lan kahanan kerja sing nuntut.
Dufew Electric AC Line Reactor nggunakake desain elektromagnetik sing dioptimalake lan teknologi insulasi kanggo entuk kinerja induktansi sing stabil, kenaikan suhu sing luwih murah, getaran elektromagnetik suda, lan operasi jangka panjang sing dipercaya.
Reaktor kasebut nggunakake bahan inti baja silikon sing digulung kadhemen sing berkualitas kanggo nyuda kerugian magnetik lan njaga kinerja induktansi sing stabil sajrone operasi terus.
Desain iki nyedhiyakake:
- Mundhut mundhut energi lan efisiensi operasi sing luwih apik
- Kinerja termal sing luwih apik ing kahanan beban sing terus-terusan
- Karakteristik listrik sing stabil
- Kinerja sing dipercaya kanggo operasi industri jangka panjang
Adhedhasar syarat saiki sing beda, Dufew Electric nyedhiyakake struktur gulungan sing dioptimalake kanggo njamin kinerja listrik sing dipercaya ing macem-macem aplikasi industri.
Fitur desain winding:
- Tembaga utawa aluminium pilihan nduwurke tumpukan kanggo kabutuhan aplikasi beda
- Desain konduktor dhuwur-saiki kanggo ndhukung kahanan operasi sing nuntut
- Apik kinerja boros panas
- Ngurangi munggah suhu nduwurke tumpukan sak operasi
Struktur sing dioptimalake iki ngidini reaktor bisa nyukupi syarat saiki industri sing beda-beda nalika njaga operasi sing stabil lan efisien.
Déwan nduwurke tumpukan diproses liwat impregnation vakum lan curing suhu dhuwur, nambah kinerja jampel lan nambah kekuatan mechanical sakabèhé.
Proses nambah:
- Kekuwatan insulasi kanggo operasi sing luwih aman
- Stabilitas mekanik ing kahanan geter
- Resistance kanggo geter lan impact lingkungan
- Kekiatan operasi jangka panjang
Proses manufaktur iki mbantu njaga kinerja sing dipercaya lan umur layanan sing luwih dawa ing lingkungan industri.
Milih Reaktor Garis AC sing bener mbutuhake paramèter reaktor sing cocog karo sistem VFD.
Dufew Electric ngevaluasi faktor ing ngisor iki:
| Parameter pilihan | Pertimbangan Desain |
|---|---|
| Tegangan VFD | Nemtokake tingkat insulasi lan konfigurasi reaktor |
| Rated Saiki | Nemtokake ukuran konduktor lan desain termal |
| Daya Motor | Ngaruhi pilihan kapasitas reaktor |
| Tegangan Drop | Nemtokake syarat impedansi |
| Frekuensi operasi | Ngaruhi desain elektromagnetik |
| Lingkungan Instalasi | Nemtokake pangayoman lan struktur soyo tambah |
Sadurunge kuotasi, pelanggan kudu nyedhiyani:
- daya dirating VFD
- Tegangan input
- Rated saiki
- Tegangan drop dibutuhake
- kahanan instalasi
- Lingkungan operasi
| Item | Reaktor AC Line | Reaktor Output |
|---|---|---|
| Posisi Instalasi | Antarane sumber daya lan input VFD | Antarane output VFD lan motor |
| Fungsi Utama | Ngurangi harmonik input lan arus mundhak | Nglindhungi insulasi motor lan nyuda stres bentuk gelombang output |
| Aplikasi Utama | Peningkatan kualitas daya | Proteksi motor kabel dawa |
| Pangguna Khas | Sistem VFD Industri | Motors karo sambungan kabel long-distance |
Dufew Electric nyedhiyakake solusi reaktor input lan output miturut syarat sistem.
Sistem industri sing beda mbutuhake konfigurasi listrik lan cara instalasi sing beda. Dufew Electric nyedhiyakake solusi reaktor khusus adhedhasar syarat aplikasi, mbantu para pelanggan entuk kinerja sing dipercaya lan integrasi sing lancar menyang macem-macem sistem kontrol industri.
Reaktor bisa disesuaikan miturut paramèter listrik utama, kalebu voltase sing dirating, saiki sing dirating, persentase penurunan voltase, lan frekuensi operasi, kanggo nyukupi syarat sistem tenaga sing beda.
Kanggo adaptasi karo tata letak kabinet lan lingkungan instalasi sing beda, reaktor Dufew ndhukung macem-macem opsi instalasi, kalebu instalasi kabinet, instalasi mandiri, pemasangan vertikal, lan pemasangan horisontal.
Miturut kondisi aplikasi tartamtu lan syarat saiki, pelanggan bisa milih bahan nduwurke tumpukan cocok, kalebu tembaga nduwurke tumpukan utawa aluminium nduwurke tumpukan.
Kanthi opsi konfigurasi fleksibel lan desain khusus, reaktor Dufew bisa digabungake menyang sistem kontrol industri sing beda-beda nalika njaga operasi sing stabil lan dipercaya.
Dufew Electric AC Line Reactor akeh digunakake ing sistem industri sing mbutuhake kualitas daya VFD sing luwih apik lan proteksi listrik.
| Aplikasi | Perlengkapan Khas | Keuntungan Utama |
|---|---|---|
| Otomasi Industri | Mesin CNC, jalur produksi, sistem servo | Stabilitas listrik sing luwih apik |
| Sistem Penggerak Motor | Pompa, penggemar, kompresor, conveyor | Ngurangi tekanan inverter |
| Alat abot | Crane, elevator, sistem angkat | Operasi sing dipercaya sajrone ganti beban |
| Industri Manufaktur | Rolling mill, peralatan pangolahan | Ngapikake kualitas daya |
| Sistem Energi Terbarukan | Sistem inverter, peralatan panyimpenan energi | Konversi daya stabil |
| Paramèter | Spesifikasi |
|---|---|
| Jinis produk | Reaktor AC Line |
| Tegangan Rated | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frekuensi Kerja | 50Hz / 60Hz / Nganti 500Hz |
| Rated Saiki | 5A - 3800A |
| Tegangan Drop | 0,5% / 1% / 2% / 4% |
| Kapabilitas Overload | 1,5 kaping dirating saiki kanggo 60 detik |
| Kekuwatan dielektrik | 3000VAC / 50Hz / 5mA / 1 Min |
| Ketahanan Isolasi | ≥100MΩ (1000VDC) |
| Kelas Proteksi | IP00 / IP20 |
| Kelas Isolasi | T40/F (155 ℃) |
| Flame Retardant Grade | UL94V-2 |
| Tingkat Noise | ≤65dB |
| Service Life | ≥15 taun |
| Standar | IEC289:1987 / GB10229-88 / JB9644-1999 |
Tuladha: CAL-4312-0250-EISA
| Kode | Katrangan |
|---|---|
| CAL | Reaktor AC Line |
| 4 | Tingkat Tegangan (2=220V, 4=380V, 6=690V) |
| 3 | Nomer Fase |
| 1 | Tipe Reaktor |
| 2 | Tegangan Drop |
| 0250 | Rated Saiki |
| EI | Struktur Inti |
| S | Struktur Instalasi |
| A | Bahan Winding |
Sadurunge pangiriman, Dufew Electric nindakake inspeksi listrik lan struktur kanggo njamin operasi sing dipercaya.
Pengujian kalebu:
| Item Tes | Syarat |
|---|---|
| Tes Ketahanan Isolasi | ≥100MΩ |
| Tes Kekuwatan Dielektrik | 3000VAC |
| Tes Kenaikan Suhu | Miturut beban dirating |
| Verifikasi Parameter Listrik | Induktansi lan konfirmasi saiki |
| Inspeksi Penampilan | Inspeksi inti, winding, terminal |
Dufew Electric duwe spesialisasi ing komponen elektronik daya lan solusi listrik sing disesuaikan, nyedhiyakake Reaktor Garis AC sing dipercaya kanggo macem-macem aplikasi industri.
Kanthi kapabilitas manufaktur terpadu, Dufew ngatur proses produksi utama saka pangolahan inti lan manufaktur coil nganti perakitan pungkasan lan inspeksi kualitas.
Proses manufaktur kalebu nglereni baja silikon, perakitan inti, lan inspeksi kinerja magnetik kanggo njamin karakteristik elektromagnetik sing stabil.
Dufew nyedhiyakake opsi nduwurke tumpukan tembaga lan aluminium kanthi perawatan insulasi profesional lan proses impregnasi vakum kanggo nambah linuwih lan daya tahan produk.
Produksi pungkasan kalebu instalasi terminal, tes listrik, lan inspeksi kualitas kanggo mesthekake saben reaktor memenuhi standar kinerja sing dibutuhake.
Kapabilitas manufaktur terpadu iki ngidini Dufew Electric nyedhiyakake Reaktor Garis AC standar lan solusi khusus kanggo aplikasi industri sing beda-beda.
Dufew Electric ngetutake tata cara manajemen kualitas terstruktur kanggo njamin kinerja produk sing konsisten lan operasi sing dipercaya sajrone umur layanan.
Dokumen kualitas sing kasedhiya kalebu:
- Sertifikasi Sistem Manajemen Mutu ISO
- Sertifikasi CE
- Laporan Pengujian Produk
Dokumen teknis lan cathetan inspeksi bisa diwenehake miturut syarat proyek pelanggan.
Reaktor Garis AC mbutuhake pangayoman marang kelembapan, getaran, lan pengaruh mekanik sajrone transportasi.
Dufew Electric nyedhiyakake:
- Kemasan standar ekspor
- Proteksi kelembapan
- Dikiataken internal mbenakake
- Label identifikasi produk
Sadurunge dikirim, insinyur konfirmasi:
- Spesifikasi produk
- Bobot lan dimensi
- syarat instalasi
- syarat Delivery
Pilih reaktor sing cocog miturut rating daya VFD, voltase input, arus sing dirating, lan penurunan voltase sing dibutuhake kanggo njamin kompatibilitas karo sistem aplikasi.
Sadurunge instalasi, priksa kondisi produk kasebut kanthi teliti, kalebu kondisi inti, tampilan nduwurke tumpukan, lan sambungan terminal kanggo mesthekake reaktor siap kanggo operasi.
Cara sambungan standar yaiku:
Sumber Daya → Reaktor Saluran AC → Input VFD
Reaktor kasebut kudu dipasang ing wilayah sing duwe ventilasi sing apik kanthi papan sing cukup kanggo mbuwang panas lan pangopènan ing mangsa ngarep.
Sajrone sambungan listrik, priksa kabel sing bener, sambungan terminal sing aman, lan grounding sing tepat kanggo njaga operasi sing aman lan dipercaya.
Sawise instalasi, nindakake tes operasi kanthi mriksa swara operasi, ngawasi kenaikan suhu, lan verifikasi kinerja sistem sakabèhé.
Reaktor Garis AC dipasang ing sisih input drive frekuensi variabel (VFD) kanggo nyuda distorsi harmonik, mbatesi lonjakan arus, nambah kualitas daya, lan nglindhungi komponen inverter saka stres listrik.
Ora saben aplikasi VFD mbutuhake reaktor input. Disaranake kanggo sistem sing duwe masalah harmonik, sumber daya sing ora stabil, fluktuasi arus sing kerep, operasi inverter kaping pirang-pirang, utawa peralatan listrik sing sensitif.
Penurunan voltase sing cocog gumantung saka syarat kualitas daya sistem, kahanan harmonik, karakteristik input, lan lingkungan operasi. Dufew Electric ngevaluasi paramèter aplikasi lan nyaranake konfigurasi sing cocog.
ya wis. Kanthi nyuda impact saiki lan kaku listrik ing sisih input VFD, mbantu nambah stabilitas sistem lan ngluwihi umur layanan komponen inverter.
ya wis. Dufew Electric nyedhiyakake solusi sing disesuaikan miturut voltase, arus, frekuensi, struktur instalasi, bahan penggulungan, lan syarat proyek liyane.
Pelanggan kudu nyedhiyani:
- Rating daya VFD
- Tegangan input
- Rated saiki
- Tegangan drop dibutuhake
- Lingkungan instalasi
- kahanan operasi
Dufew Electric nyedhiyakake solusi AC Line Reactor khusus kanggo pelanggan industri sing mbutuhake proteksi VFD, kontrol harmonik, lan manajemen kualitas daya.
Kanthi kapabilitas manufaktur profesional, dhukungan teknik, lan prosedur uji coba lengkap, Dufew Electric mbantu para pelanggan ngembangake solusi sing dipercaya kanggo sistem drive industri.
Kirimake paramèter VFD lan syarat aplikasi menyang Dufew Electric, lan insinyur bakal menehi rekomendasi konfigurasi sing cocog adhedhasar kahanan operasi sampeyan.
