Kita nawakake portofolio lengkap kalebu resistor, unit rem, reaktor, saringan daya, lan trafo, kanthi pilihan kustomisasi lengkap kanggo nyukupi syarat aplikasi sing beda-beda.

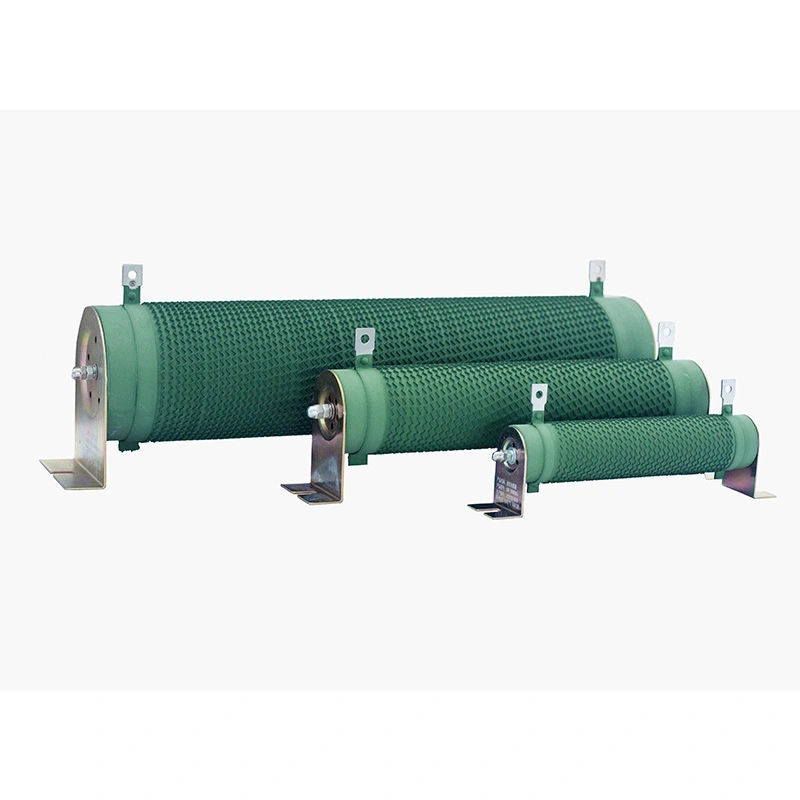

DUFEW CRR Series Non-Inductive Corrugated Resistor minangka resistor boros energi pasif daya dhuwur sing dioptimalake khusus kanggo sirkuit pulsa frekuensi medium lan dhuwur. Nampilake struktur penggulungan non-induktif pita datar vertikal sing unik, produk kasebut menehi rating daya saka 50W nganti 10kW, nilai resistensi saka 0.01Ω nganti 1kΩ, telung pilihan toleransi resistensi, lan voltase operasi maksimal 1200V.
Dirancang kanthi kemampuan kakehan pulsa sing apik lan kinerja termal sing stabil, digunakake kanggo boros energi, sensing saiki, rem, surge surge, lan tes beban ing sistem energi sing bisa dianyari, otomatisasi industri, lan peralatan uji laboratorium ing saindenging jagad.
| Kode Model | Tegese | Katrangan |
| CRR | Seri | Resistor Corrugated Non-Induktif |
| 2500W | Daya Rated | 2500W |
| 54.4R | Dirating Resistance | 54.4Ω |
| J | Resistance Toleransi | J = ±5% (Opsional: K = ±10%, H = ±3%) |
| Paramèter | Spesifikasi |
| Range Daya | 50W–10kW |
| Tegangan operasi | ≤1200V |
| Range Resistance | 0,01Ω–1kΩ |
| Resistance Toleransi | ±3% / ±5% / ±10% |
| Rating pangayoman | IP00 |
| Koefisien Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Flame Retardant | UL 94V-2 |
| Standar Kepatuhan | GB/T 5792 |
Diprodhuksi saka siji-potongan keramik insulasi dhuwur-alumina, inti kothong nduweni saluran udara konveksi internal kanggo boros panas sing efisien. Nyedhiyakake ketahanan geter sing apik lan njaga kinerja insulasi sing stabil ing suhu nganti 350 ° C. Struktur keramik tahan siklus suhu dhuwur lan kurang bola-bali tanpa retak.
Pita campuran warata dicap kanthi presisi menyang profil bergelombang sing terus-terusan, nyedhiyakake koefisien tahan suhu sing sithik banget (TCR). Rong bahan campuran kasedhiya kanggo aplikasi sing beda-beda: Nikel-Chromium (Ni-Cr) kanggo rem daya dhuwur sing terus-terusan lan boros energi, lan Constantan kanggo sirkuit sensor arus rendah presisi.
Klem pungkasan, kiriman terminal, lan kurung dipasang digawe saka baja tahan karat sing kenthel kanthi finish anti-korosi sing pasif. Déwan kasebut ngliwati tes tarik terminal 45N tanpa ngeculake, menehi resistensi banget kanggo panas soldering, lan nyuda pemanasan kontak sing disebabake dening oksidasi.
Nggunakake teknik nduwurke tumpukan non-induktif dual-kabel, induktansi seri sing padha (ESL) biasane bisa dikontrol ing ngisor 10nH, nggawe resistor cocok kanggo sirkuit switch frekuensi dhuwur sing beroperasi ing frekuensi nganti 100kHz.
●Induktansi Arang banget - Struktur bergelombang sing digabungake karo belitan non-induktif mbalikke kanthi efektif ngilangi induktansi diri, nyuda osilasi frekuensi dhuwur lan lonjakan voltase, lan nglindhungi piranti semikonduktor daya.
●Pembuangan Panas sing Apik banget - Desain bergelombang vertikal nambah area permukaan sing adhem, dene inti keramik nyedhiyakake konduksi termal sing efisien, mbisakake Kapadhetan daya sing luwih dhuwur lan kenaikan suhu sing luwih murah.
●Kemampuan Overload Pinunjul - Tahan 10× daya dirating kanggo 5 detik tanpa karusakan katon, nggawe iku becik kanggo aplikasi panyerepan rem lan mundhak.
●Long Service Life - Urip beban siklik ngluwihi 9,000 jam (discharge 10s / interval 90s), kanthi lapisan tahan tuwa lan inti keramik tanpa deformasi.
● Ramah Lingkungan - Lapisan ramah lingkungan anorganik ora ngasilake kumelun, ora ana gas beracun, lan tundhuk karo syarat safety RoHS lan UL.
● Kustomisasi Fleksibel - Nilai Resistance, rating daya, dimensi, orientasi terminal, lan braket pemasangan kabeh bisa disesuaikan miturut gambar utawa spesifikasi.
Konverter panyimpenan energi, inverter fotovoltaik, sistem kontrol pitch turbin angin, beban uji penuaan paket baterei, resistor pra-isi daya lan discharge cepet DC.
Drive frekuensi variabel medium lan dhuwur, servo drive regenerative braking, crane port, elevator, rolling mill, mesin gambar kabel lan peralatan tekstil, sistem boros energi.
Bank beban daya frekuensi dhuwur, bangku tes sinyal pulsa, sistem penuaan sumber daya, penginderaan arus presisi, resistor snubber lan damping.
Mesin CNC wire-cut EDM, peralatan welding busur, ngangkat panggung lan sistem cahya, centrifuge, mesin kertas lan stacker-reclaimers.
Watesan arus frekuensi dhuwur, resistor wiwitan motor, panyerepan energi lonjakan kabinet voltase medium.
DUFEW spesialisasi ing R&D lan manufaktur komponen elektronik daya, ngirim produk dipercaya lan solusi terpadu kanggo pangguna industri, distributor, lan pelanggan OEM.
We offer sawetara lengkap produk elektronik daya, kalebu resistor, Unit rem, reaktor, transformer, saringan, lan sistem bank mbukak, nyediakake siji-mandeg sumber kanggo kabutuhan aplikasi warna.
Proses manufaktur sing ketat, garis produksi modern, lan kontrol kualitas sing ketat njamin kinerja produk sing konsisten, umur layanan sing dawa, lan operasi sing bisa dipercaya.
Nilai resistensi khusus, peringkat daya, dimensi, konfigurasi terminal, lan opsi pemasangan kasedhiya kanggo nyukupi syarat teknis khusus sampeyan.
Manajemen produksi sing efisien lan dhukungan teknis responsif mbantu nyepetake wektu timbal lan menehi pitulung sing dipercaya saka pilihan produk nganti layanan sawise-sales.
| Ciri khas | Syarat Test | Kinerja |
| Dielektrik Tahan Tegangan | 2500VAC / 50Hz / 60s | Kebocoran saiki ≤10mA |
| Ketahanan Isolasi | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10 × dirating daya kanggo 5s | Ora ana karusakan sing katon |
| Long-Term Load Urip | Operasi siklik (10s on / 90s off) | 9.000 jam |
| Panas Lembap Stabil | 40°C ±2°C, 90–95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| Pangowahan Suhu kanthi cepet | -55°C / 55°C / 155°C, masing-masing 15 menit, 5 siklus | ΔR ≤ ±(2%R + 0.05Ω) |
| Tahan panas | 350°C / 2 jam | Ora ana owah-owahan warna utawa karusakan sing jelas |
| Koefisien Suhu | Dirating-munggah resistance vs resistance statis | <300 ppm/°C |
| Tahan Flame | 10 × dirating daya kanggo 5 min | Abang-panas tanpa geni mbukak |
| Ciri khas | Syarat Test | Kinerja |
| Kekuwatan Terminal | 45N / 30s | Ora ana looseness utawa karusakan katon |
| Ketahanan geter | 5–200Hz, 1g, 98m/s² | Ora ana karusakan struktural sing katon |
| Resistance kanggo Soldering Panas | Terminal nyemplungaken ing solder 350±5°C kanggo 3s | ΔR ≤ ±(1%R + 0.05Ω) |
| Solderability | Terminal nyemplungaken ing solder 235±5°C kanggo 5s | Cakupan solder ≥95% |
| Item Perbandingan | Resistor Corrugated Non-Induktif | Resistor Konvensional (Film Karbon / Film Logam / Wirewound Standar) |
| Tujuan Desain | Dioptimalake kanggo pulsa frekuensi dhuwur, rem VFD, lan boros energi regeneratif | Dirancang kanggo aplikasi sinyal kurang umum lan daya konstan |
| Penekanan Induktansi Parasit | Reverse interleaved corrugated winding nyuda induktansi nganti kurang saka sepersepuluh saka jinis wirewound konvensional | Ora ana penekanan induktansi aktif; desain wirewound standar duwe induktansi parasit sing dhuwur |
| Tanggapan Pulsa | Respon pulsa cepet kanthi tailing voltase minimal | Panyimpenan energi induktif sing katon lan tailing voltase |
| Harmonic & Spike Suppression | Ngartekno nyuda gangguan harmonik lan spike voltase | Induktansi dhuwur bisa nggedhekake spike pulsa lan distorsi sinyal |
| Thermal Cycling & Aging | Distribusi stres termal seragam; resistance drift ≤1% ing siklus long-term | Peeling film lan resistensi gedhe banget ing siklus termal sing kerep |
Q1: Apa desain non-induktif mengaruhi rating daya utawa akurasi resistance?
A: Ora. Cara penggulungan non-induktif mung ngganti distribusi medan magnet saka jalur saiki. Ora mengaruhi resistivity, kemampuan boros panas, utawa kapasitas daya saka pita alloy. Toleransi resistance lan koefisien suhu tetep padha karo versi standar.
Q2: Kepiye carane bisa nemtokake manawa versi non-induktif dibutuhake?
A: Yen sirkuit sampeyan nggunakake kontrol PWM frekuensi dhuwur, ngoper IGBT cepet, utawa ngalami overvoltage dering lan gelombang distorsi, versi non-induktif dianjurake. Kanggo aplikasi rem 50/60Hz biasa, resistor corrugated standar biasane cukup.
Q3: Apa nilai resistance khusus utawa dimensi bisa disesuaikan?
A: Nggih. DUFEW nyedhiyakake kustomisasi lengkap, kalebu nilai resistensi ngluwihi 0.01Ω–1kΩ, rating daya, dawa lan diameter tabung keramik, posisi terminal, lan konfigurasi braket pemasangan. Sampel bisa diprodhuksi kanthi cepet adhedhasar gambar utawa spesifikasi.
Q4: Apa sing kudu ditindakake yen drift resistance ngluwihi kisaran toleransi sawise nggunakake jangka panjang?
A: Oksidasi suhu dhuwur sing dawa, asor dhuwur, lan kakehan sing kerep bisa ngrusak pita paduan. Yen resistance insulasi mudhun ing ngisor 100MΩ, panggantos dianjurake. Ngapikake ventilasi kabinet lan milih resistor kanthi wates daya sing cukup bisa nambah umur layanan.
Apa sampeyan butuh model standar utawa solusi sing disesuaikan kanthi lengkap, tim teknik DUFEW siyap mbantu. Kirimi gambar utawa spesifikasi teknis kanggo nampa rekomendasi profesional lan kutipan cepet.
