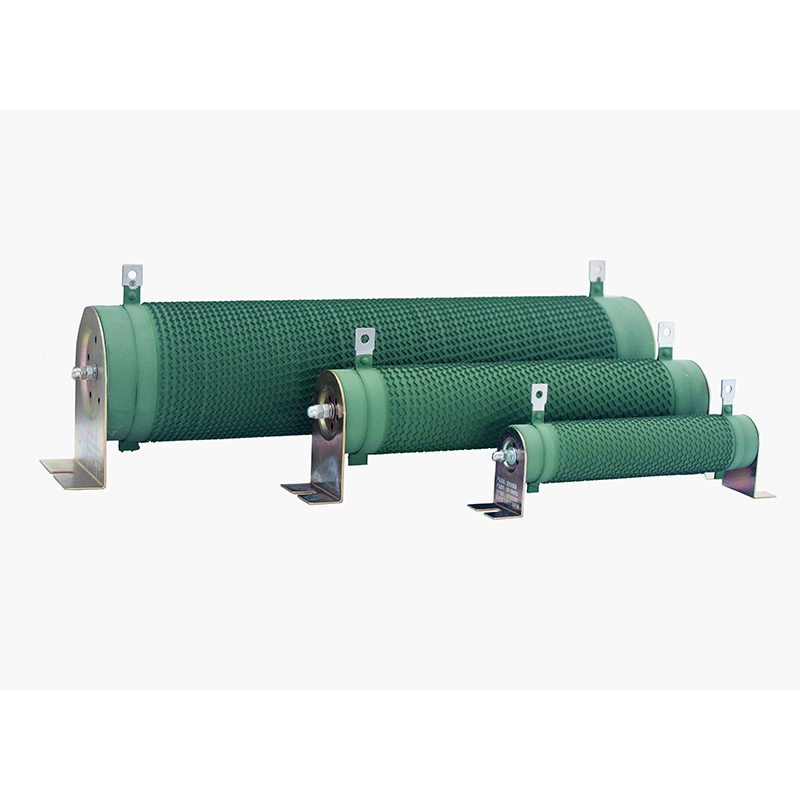

Resistor Bergelombang Seri DUFEW CRR dirancang kanggo aplikasi industri sing nuntut, kalebu sistem rem VFD, pengujian beban elektronik daya, rem dinamis, lan proteksi sirkuit. Kanthi kapasitas daya dhuwur, boros panas banget, lan umur layanan dawa, padha ngirim kinerja stabil lan dipercaya ing lingkungan operasi atos.
Unsur resistif diprodhuksi saka kualitas nikel-kromium (Ni-Cr) utawa konstanta alloy pita, tliti-tatu menyang profil corrugated dening peralatan otomatis lan pinggiran-dipasang menyang frekuensi dhuwur kothong inti Keramik. Dipasang kanthi aman karo klem baja tahan karat kanggo nambah resistensi geter lan stabilitas mekanik, dene terminal baja tahan karat tugas abot nyedhiyakake ketahanan korosi sing apik lan sambungan listrik sing dipercaya.
Kanggo daya tahan sing luwih apik, lumahing resistor dilapisi karo lapisan insulasi tahan api UL94V-2 sing ramah lingkungan sing bebas kumelun, ora beracun, tahan oksidasi, lan tahan banget kanggo kelembapan lan tuwa. Diprodhuksi miturut standar GB-5792, produk ndhukung instalasi horisontal lan vertikal, saéngga integrasi fleksibel menyang lemari kontrol listrik utawa rakitan resistor mandiri.
| Kode Model | Tegese | Katrangan |
| CRR | Seri | Resistor Corrugated Kab |
| 2500W | Daya Rated | 2500W |
| 54.4R | Dirating Resistance | 54.4Ω |
| J | Resistance Toleransi | J = ±5% (Opsional: K = ±10%, H = ±3%) |
| Paramèter | Spesifikasi |
| Range Daya | 50W–10KW |
| Tegangan operasi | ≤1200V |
| Range Resistance | 0,01Ω–1KΩ |
| Resistance Toleransi | ±3% / ±5% / ±10% |
| Rating pangayoman | IP00 |
| Koefisien Suhu (TCR) | ≤300 ppm/°C |
| Peringkat Flame Retardant | UL 94V-2 |
| Standar Kepatuhan | GB/T 5792 |
1: Inti Insulating: Nggunakke tabung keramik berongga frekuensi dhuwur sing nawakake resistensi suhu dhuwur, kekakuan struktural, lan resistensi kejut, njamin stabilitas unsur resistor ing kahanan operasi suhu dhuwur.
2: Unsur Resistance: Makaryakke kualitas nikel-kromium utawa konstanta alloy pita, ditondoi dening koefisien suhu kurang lan kapasitas kakehan dhuwur. Desain pinggiran bergelombang nggedhekake area permukaan boros panas nalika nyuda induktansi.
3: Pemasangan lan Terminal: Clamps stainless steel ngamanake pita resistance kanggo nyegah pamindahan utawa loosening; terminal digawe saka stainless steel karo construction thickened lan perawatan lumahing, njupuk resistance karat, Nyegah teyeng, lan ease saka sambungan.
4: Lapisan lumahing: Fitur lapisan insulasi ijo sing ramah lingkungan kanthi adhesi sing kuat lan rating tahan api UL94V-2. Iku tahan korosi, bebas kumelun, ora beracun, lan ora ana ambune, kanthi efektif nglindhungi pita resistensi saka oksidasi lan ndawakake umur layanan.
5: Struktur Sakabèhé: Peringkat daya saka 50W nganti 10KW, kanthi nilai resistance saka 0.01Ω nganti 1KΩ lan voltase operasi nganti 1200V; struktur pita pinggir-tatu corrugated nggabungke induktansi kurang karo tliti dhuwur.
● Corrugated pinggiran-tatu struktur aturan gedhe wilayah boros panas lan stabilitas termal banget
●Inti Keramik kothong frekuensi dhuwur; tahan suhu dhuwur, kuat, lan tahan kejut
●Kawat resistance alloy kualitas dhuwur; koefisien suhu kurang (≤300 ppm/°C) lan presisi dhuwur
● Kapabilitas overload jangka pendek sing kuwat; tahan 10x daya dirating kanggo 5 detik tanpa karusakan katon
● Terminal baja tahan karat; sambungan tahan karat, tahan karat, lan dipercaya
●Eco-loropaken lapisan; flame-retardant lan tahan korosi; bebas rokok, ora beracun, lan ora ana ambune
● Validasi kinerja sing ketat; tundhuk karo standar kanggo voltase tahan, panas lembab, lan kejut termal
●Selaras karo standar GB-5792; kualitas dipercaya
Resistor rem kanggo drive frekuensi variabel (VFD); resistor protèktif kanggo drive servo; beban resistif kanggo testing elektronik daya; sampling resistor kanggo sirkuit sumber daya; resistor watesan saiki kanggo drive motor; miwiti resistor; resistor pangayoman sirkuit. Digunakake kanthi akeh ing peralatan ing industri kayata elevator, mesin pelabuhan, pabrik rolling, crane, winch, mesin cetakan injeksi, mesin gambar kawat, centrifuges, mesin tekstil, peralatan cetak lan pewarna, stacker-reclaimers, mesin pembuat kertas, peralatan panggung, lan sistem pengujian.
| Karakteristik Listrik | Syarat Test | Kinerja |
| Dielektrik Tahan Tegangan | 2500VAC / 50Hz / 60s | Kebocoran saiki ≤10mA |
| Ketahanan Isolasi | 1000VDC | Resistansi isolasi ≥100MΩ |
| Short-Time Overload | 10 × dirating daya kanggo 5s | Ora ana karusakan sing katon |
| Long-Term Load Urip | Tes daya siklik (berdaya 10 detik, mati 90 detik) | > 9.000 jam |
| Panas Lembap Stabil | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| Pangowahan Suhu kanthi cepet | -55°C, 55°C, 155°C, 15 menit ing saben suhu, 5 siklus | ΔR ≤ ±(2%R + 0.05Ω) |
| Tahan panas | 350°C / 2 jam | Ora ana owah-owahan warna utawa karusakan sing jelas |
| Koefisien Suhu (TCR) | Resistance ing beban dirating dibandhingake karo resistance statis | ≤300 ppm/°C |
| Tahan Flame | 10 × dirating daya kanggo 5 min | Abang-panas tanpa geni mbukak |
| Karakteristik Mekanik | Syarat Test | Kinerja |
| Kekuwatan Terminal | 45N / 30s | Ora ana looseness utawa karusakan katon |
| Ketahanan geter | 5–200Hz, 1g, 98m/s² | Ora katon karusakan kanggo struktur njaba |
| Resistance kanggo Soldering Panas | Terminal timbal dicemplungake ing solder 350±5 ℃ sajrone 3 detik | ΔR ≤ ±(1%R + 0.05Ω); ora katon karusakan njaba, tandha tetep cetha |
| Solderability | Terminal nyemplungaken ing 235±5 ℃ solder kanggo 5s | Jangkoan solder ing permukaan terminal ≥95% |
| Kriteria Perbandingan | Resistor Corrugated Kab | Film Karbon Konvensional / Resistor Film Logam |
| Penanganan Daya | Dirancang kanggo aplikasi daya dhuwur, 50W–10kW; tahan 10 × daya dirating kanggo overloads short-durasi | Biasane 0.1-20W; gampang rusak ing kahanan kakehan |
| Tahan Suhu & Urip Layanan | Tahan suhu nganti 350 ° C; urip layanan siklik ngluwihi 9.000 jam | resistance panas ngisor; film resistive cenderung kanggo tuwa lan pil ing suhu dhuwur ingkang dipun danguaken |
| Kapasitas Saiki | Cocog kanggo aplikasi saiki dhuwur, rem motor, discharge regeneratif, lan mbuwang beban | Utamane dirancang kanggo sirkuit sinyal PCB saiki kurang |
| Karakteristik induktansi | Model standar duwe induktansi sing luwih dhuwur; versi corrugated non-induktif kasedhiya | Desain bebas coil kanthi induktansi sing sithik banget, cocog kanggo sirkuit listrik rendah frekuensi dhuwur |
| Ketahanan Lingkungan | Inti keramik kanthi terminal baja tahan karat nyedhiyakake getaran lan resistensi kejut sing apik | Struktur film tipis nduweni adhesi sing luwih lemah lan luwih rentan marang kegagalan sing disebabake getaran |
| Efisiensi Biaya | Highly biaya-efektif kanggo aplikasi daya dhuwur; biaya sing luwih dhuwur kanggo ratings kurang daya | Biaya murah kanggo aplikasi kurang daya; larang lan kurang praktis kanggo syarat daya dhuwur |
Q1: Kepiye carane milih resistor kanthi rating daya sing cocog?
A: Pilih resistor karo daya dirating 1,5 kanggo 2 kaping konsumsi daya nyata ing sirkuit. Uga, nimbang derating daya amarga suhu sekitar; rating daya sing luwih dhuwur dibutuhake kanggo lingkungan suhu dhuwur.
Q2: Apa normal kanggo suhu lumahing resistor dhuwur banget?
A: DUFEW Corrugated Resistor ngowahi energi listrik dadi panas sak operasi, supaya suhu lumahing dhuwur iku normal. Priksa manawa lokasi instalasi duwe ventilasi sing apik lan bebas saka bahan sing gampang kobong. Yen suhu ora normal, priksa manawa kakehan utawa pilihan rating daya sing kurang.
Q3: Apa cara instalasi sing disaranake kanggo resistor?
A: Produk ndhukung instalasi horisontal utawa vertikal; horisontal soyo tambah disenengi kanggo nggampangake cooling konveksi alam. Mesthekake reresik cekap sak awak resistor (umume paling diameteripun saka resistor) lan supaya soyo tambah flush marang tembok kabinet utawa komponen panas-ngasilaken liyane. Yen sawetara resistor dipasang ing sisih-sisih, jarak ing antarane kudu paling sethithik 50mm.
Q4: Apa gelar toleransi resistance kanggo seri CRR, lan carane aku milih?
A: Seri DUFEW CRR nawakake telung biji toleransi: Kelas K (±10%), Kelas J (±5%), lan Kelas H (±3%). Kelas J (± 5%) umume cukup kanggo aplikasi rem lan beban industri; kanggo pangukuran tliti utawa sirkuit sampling, Kelas H (± 3%) dianjurake kanggo akurasi sing luwih dhuwur.
